Tecnología punta para la inspección de cajas plegables exigentes

Diana Inspector es un sistema de inspección en línea disponible como opción para las plegadoras-pegadoras Diana Easy 85/115, Diana Smart 55/80/ 115 y Diana X 80/115.

Con Diana Inspector, los problemas de inspección de superficies altamente reflectantes ya no son un factor de perturbación de la producción.

Las cajas plegables altamente refinadas, sobre las que se han aplicado láminas, barnices y estampados, siempre están asociadas a un mayor esfuerzo de inspección. Para facilitar este trabajo, se ha desarrollado un proceso de iluminación especial. Gracias a esta tecnología de fuente de luz, la adaptación u omisión de áreas de inspección técnicamente críticas, los procesos de configuración y las pruebas son cosa del pasado.

Diana Inspector se ha desarrollado como una continuación del ICM - Módulo de Control de Inspección.

A simple vista

  • 100% inspección en línea de toda la imagen de impresión.
  • Sistema de cámara en color de alta velocidad con fuentes de luz LED integradas.
  • Inspección de áreas definidas, tales como el logotipo, el código de barras o el texto.
  • Los ajustes se pueden guardar para trabajos repetitivos.

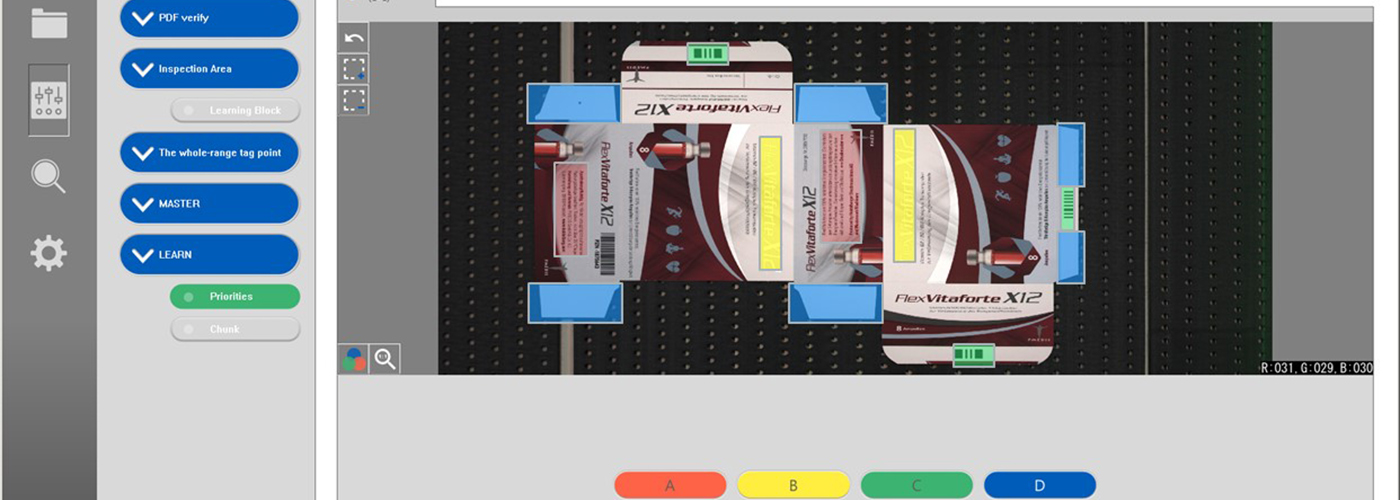

  • Pantalla de fácil uso.
  • Integración en DigiSet y AutoSet.
  • Informes automatizados

Datos técnicos

Diana Inspector
Materiales procesables
Max. velocidad de inspección300 m/min
Max. área de inspección de cajas plegables (A x L)420 mm x 600 mm
Área de inspección mín. caja plegable (A x L)0,13 mm × 0,3 mm
Tamaño mínimo del cartón (A x L)75 mm x 55 mm
Cámara a color de 4K de resolución (x – y)0,13 mm x 0,13 mm en 300 m/min
Desviación de color mínima detectable (△E)△E 2,5
Velocidad de fotogramas40.000 fps
Material (cartón sólido)200 - 600 g/m²
