Aborde la escasez de personal.
StackStar C es la respuesta tecnológica a la escasez de personal cualificado en el área de acabado. El sistema de apilado automático en palés alivia la carga física del operario, aumentando la satisfacción y la salud del perso?nal. El mayor atractivo del puesto de trabajo en la plegadora gracias a la tecnología robótica avanzada facilita la contratación. Además, permite reducir el personal necesario, ya que podrá manejar varios sistemas de plegado con un solo operario.
El sistema de apilado coexistente con señalización móvil de la zona permite trabajar sin valla de seguridad. Una marca luminosa en el suelo garantiza que se respete el área de trabajo.
Gracias a la construcción simétrica del sistema de apilado StackStar C, es posible girar 180 grados el dispositivo para adaptarlo al flujo de producción. De este modo, los espacios de estacionamiento de palés se pueden colocar en la parte interior o exterior. Para simplificar el traslado de la máquina durante la producción, se pueden plegar las entradas y salidas de la sección de alimentación.
El StackStar C es compatible con la filosofía Push to Stop. Gracias a los dos espacios para palés es posible trabajar sin interrupciones. Junto con el cambio de secciones autónomo de la plegadora, se pueden apilar hasta cuatro cuadernillos diferentes en áreas separadas.
Gracias a los dos espacios de estacionamiento de palés y a un proceso de apilado eficiente se consigue un trabajo ininterrumpido. Esto le permite planificar su productividad.
El sistema de apilado coexistente ofrece una movilidad flexible. Siendo una solución autosuficiente, el sistema se puede instalar en diferentes máquinas de acabado. Si lo combina con una plegadora Stahlfolder, disfrutará de una comunicación de interfaz integrada.

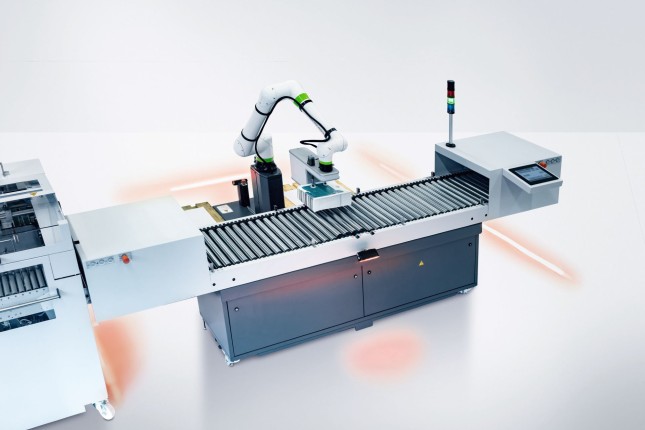

El concepto de seguridad inteligente permite un trabajo fiable sin barrera protectora. El operario reconoce el área de trabajo segura del robot gracias a la señalización de la zona de seguridad.
El sistema de apilado coexistente StackStar C está diseñado para tiradas pequeñas y medianas.

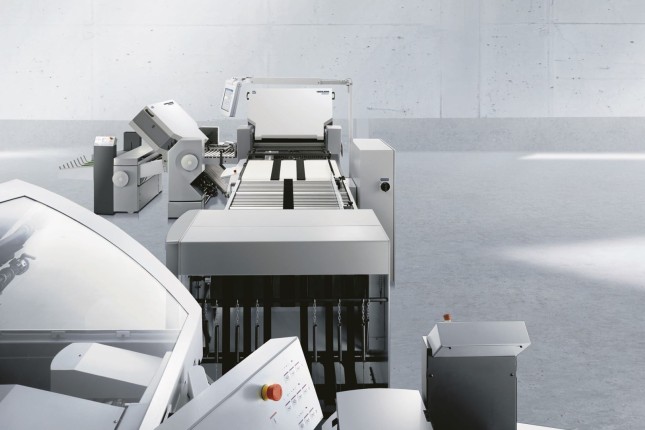

Esto lo convierte en el complemento ideal para las plegadoras Stahlfolder TH/KH.
El siguiente esquema muestra un ejemplo de la vista general del lado del operario del sistema de apilado coexistente.

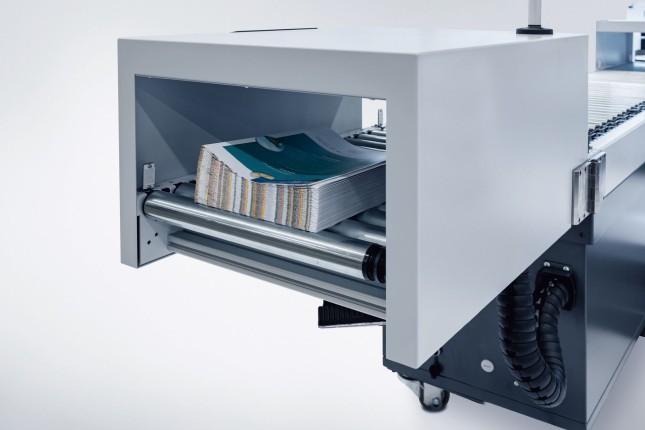

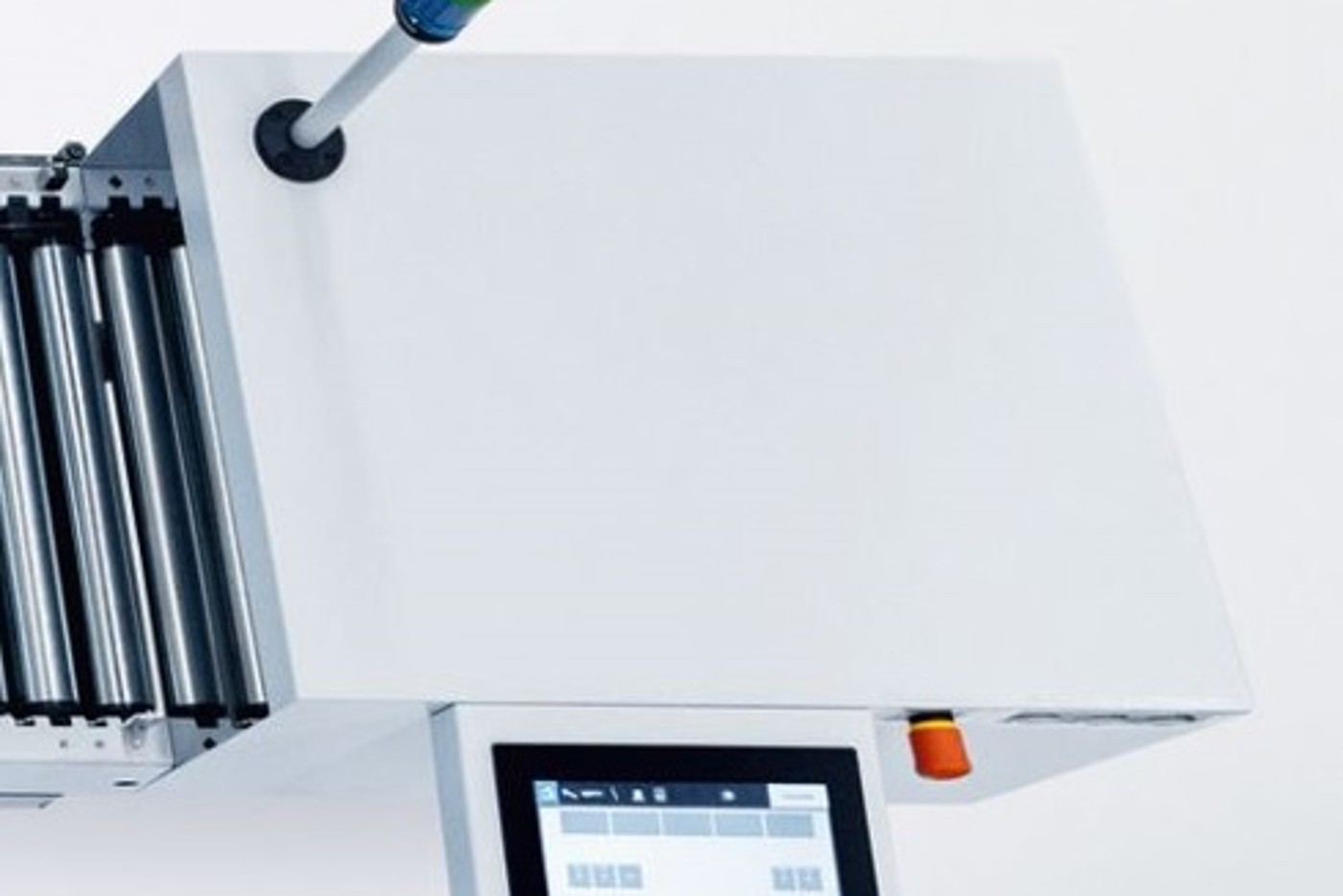

Las mesas de enderezado actúan como superfi cie de apoyo y al mismo tiempo como puntos de control de calidad. En el lado opuesto de la salida se puede realizar la recogida de un paquete de muestra durante la producción sin necesi?dad de interrumpirla. En caso necesario, el paquete puede devolverse al sistema de apilado.

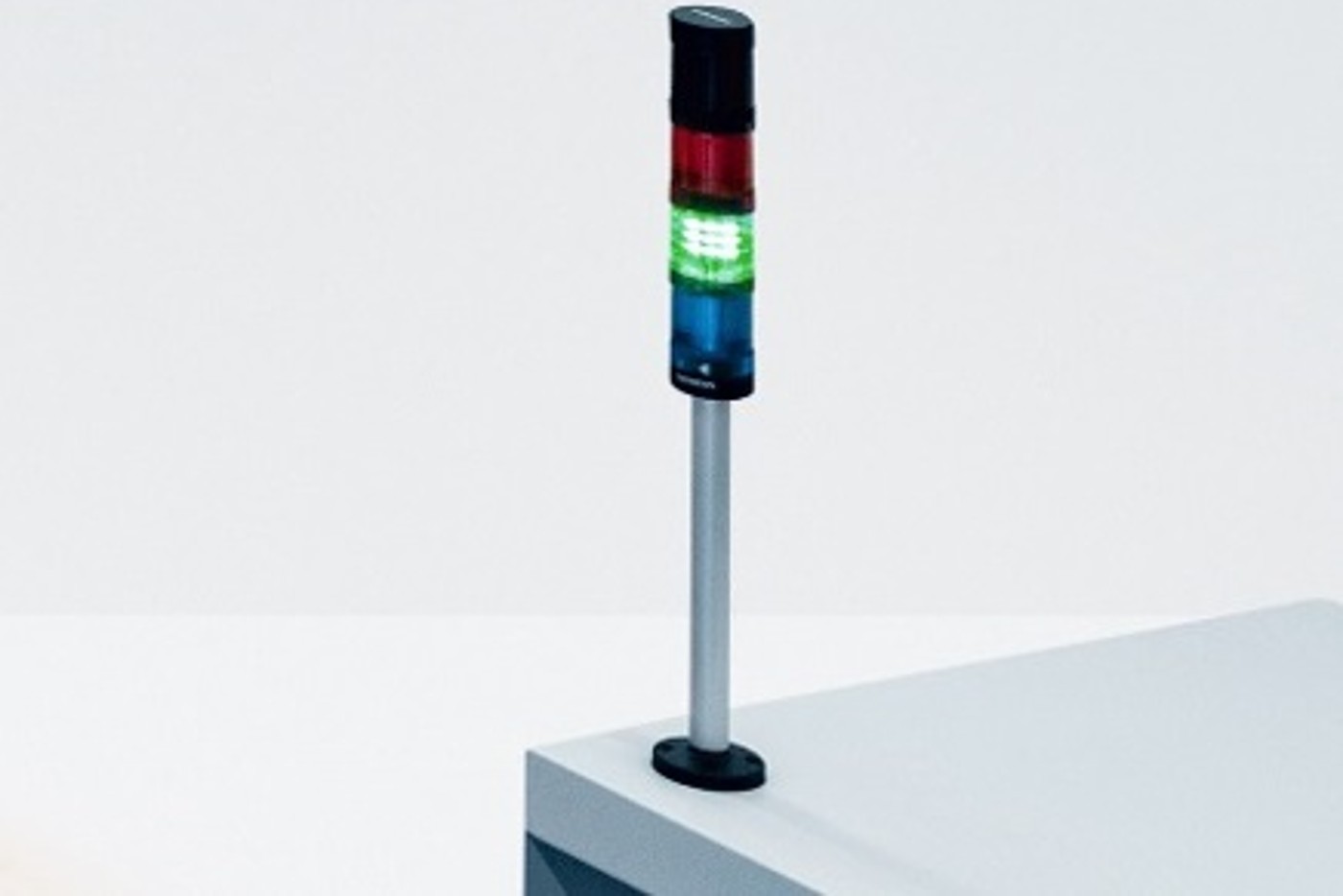

El indicador luminoso permite al operario supervisar el estado del sistema de apilado de forma remota. Es perfectamente compatible con el manejo de varias máquinas por parte de un solo operario.

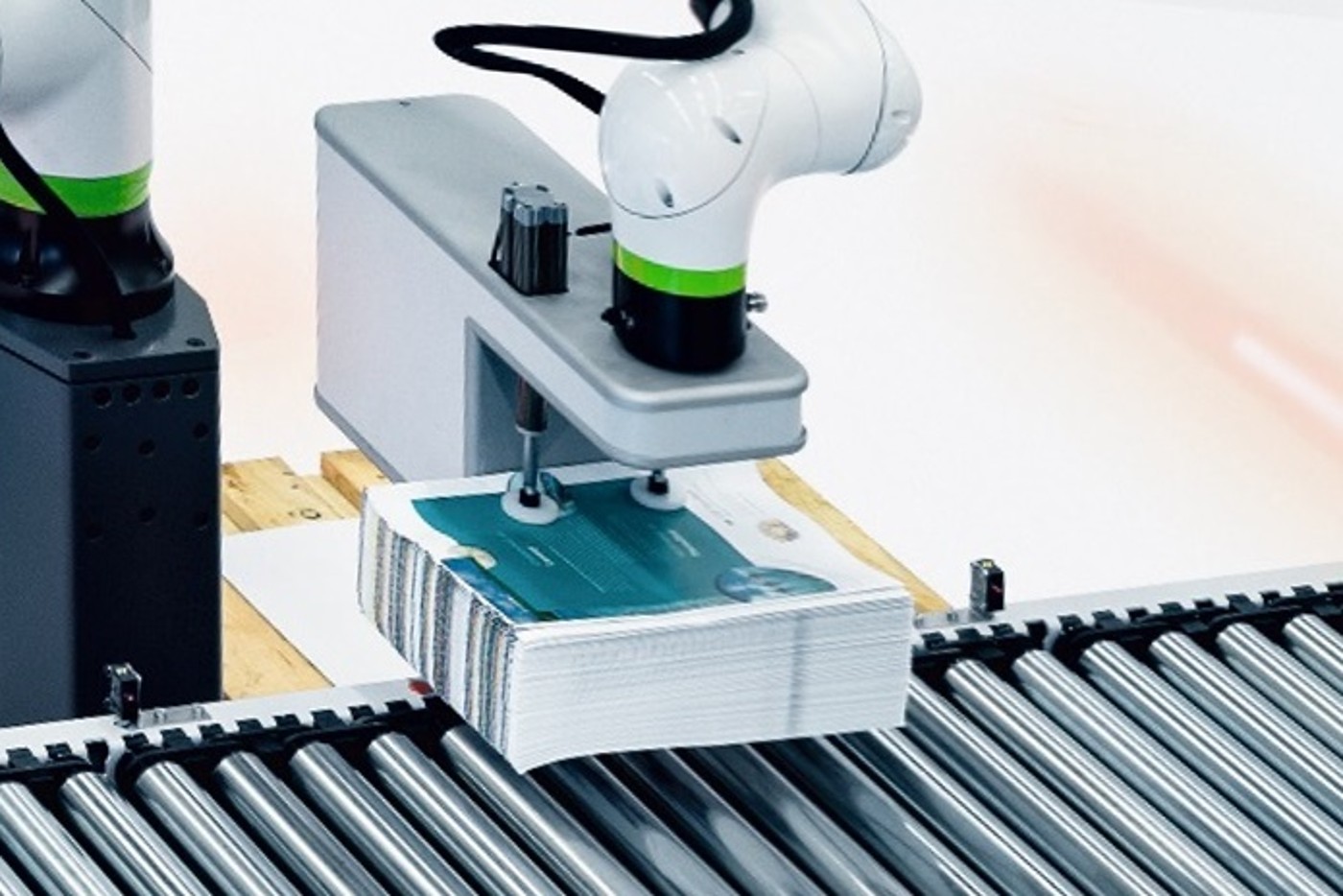

Las pinzas de HEIDELBERG incorporan horquillas sin marcas y dos punzones que sujetan los paquetes de forma fiable. Durante el apilado de los paquetes, se evita que las hojas de debajo se deslicen.

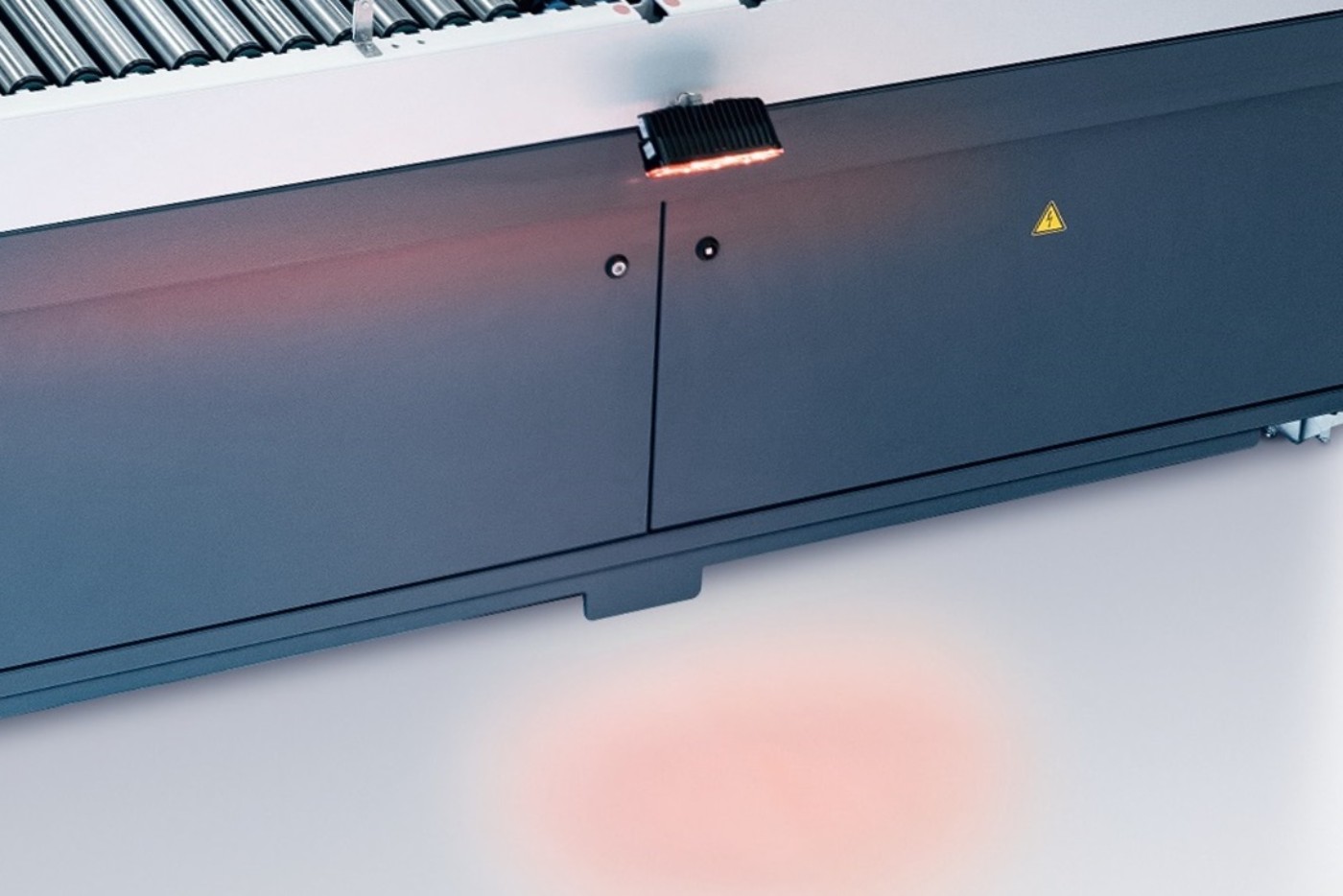

El sistema de seguridad de la unidad StackStar C no solo se basa en sensores de contacto en el brazo del robot, sino que también cuenta con un marcado luminoso en el suelo. De este modo, el operario siempre sabe dónde puede situarse.

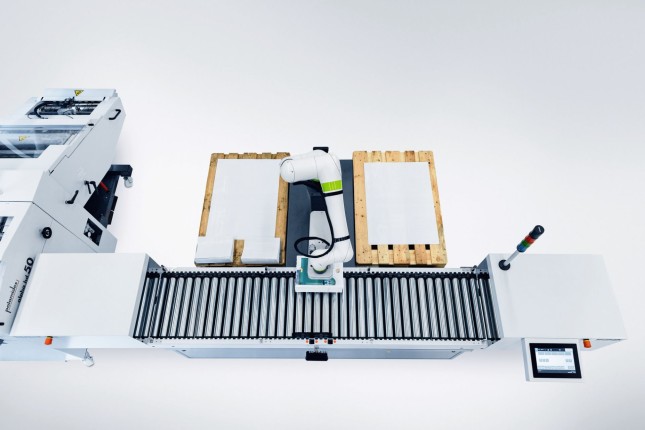

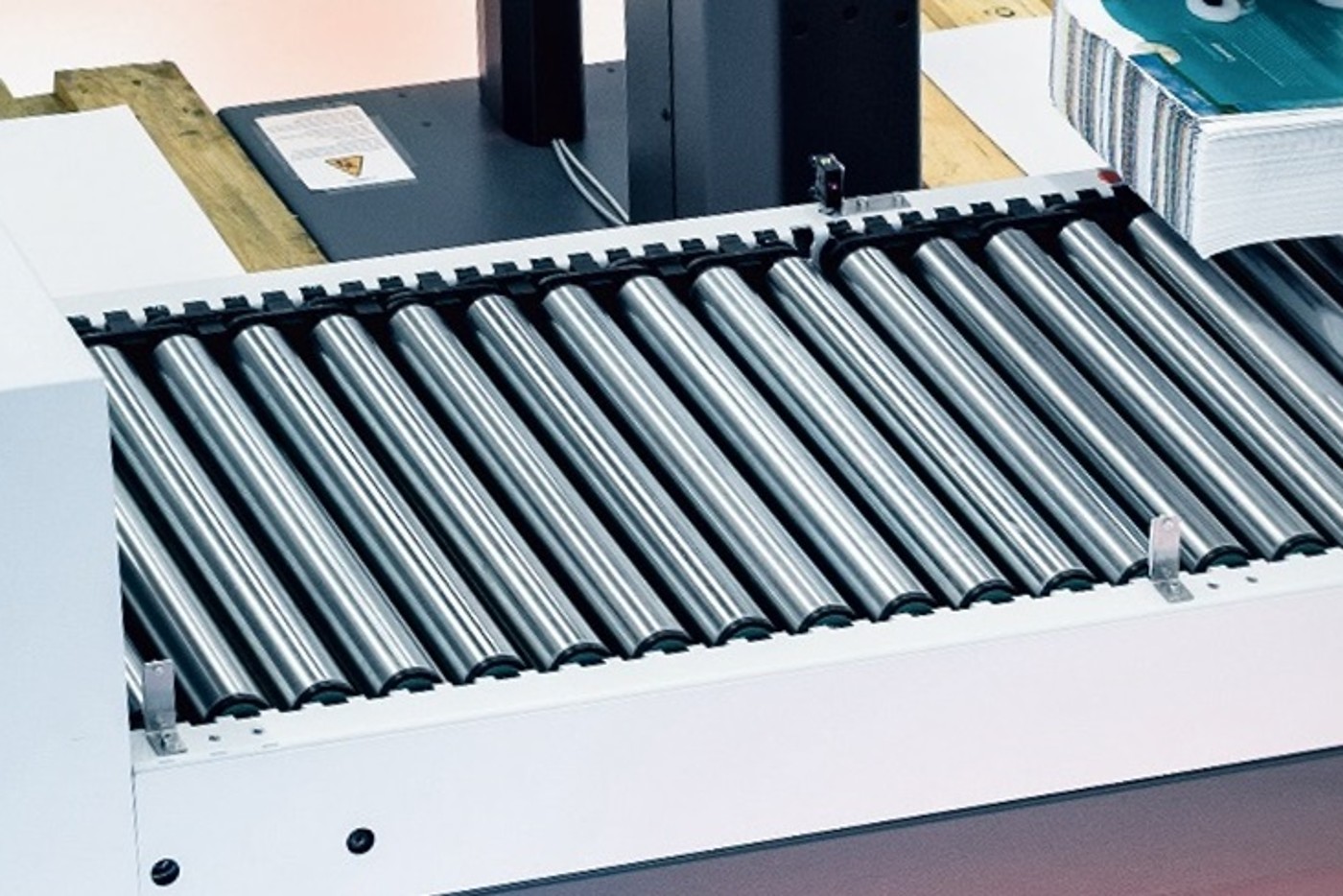

La construcción simétrica de la sección de salida facilita la retirada central de los paquetes. Los extremos de entrada y salida de la sección de salida se pueden plegar lateralmente, lo que garantiza una mejor transportabilidad

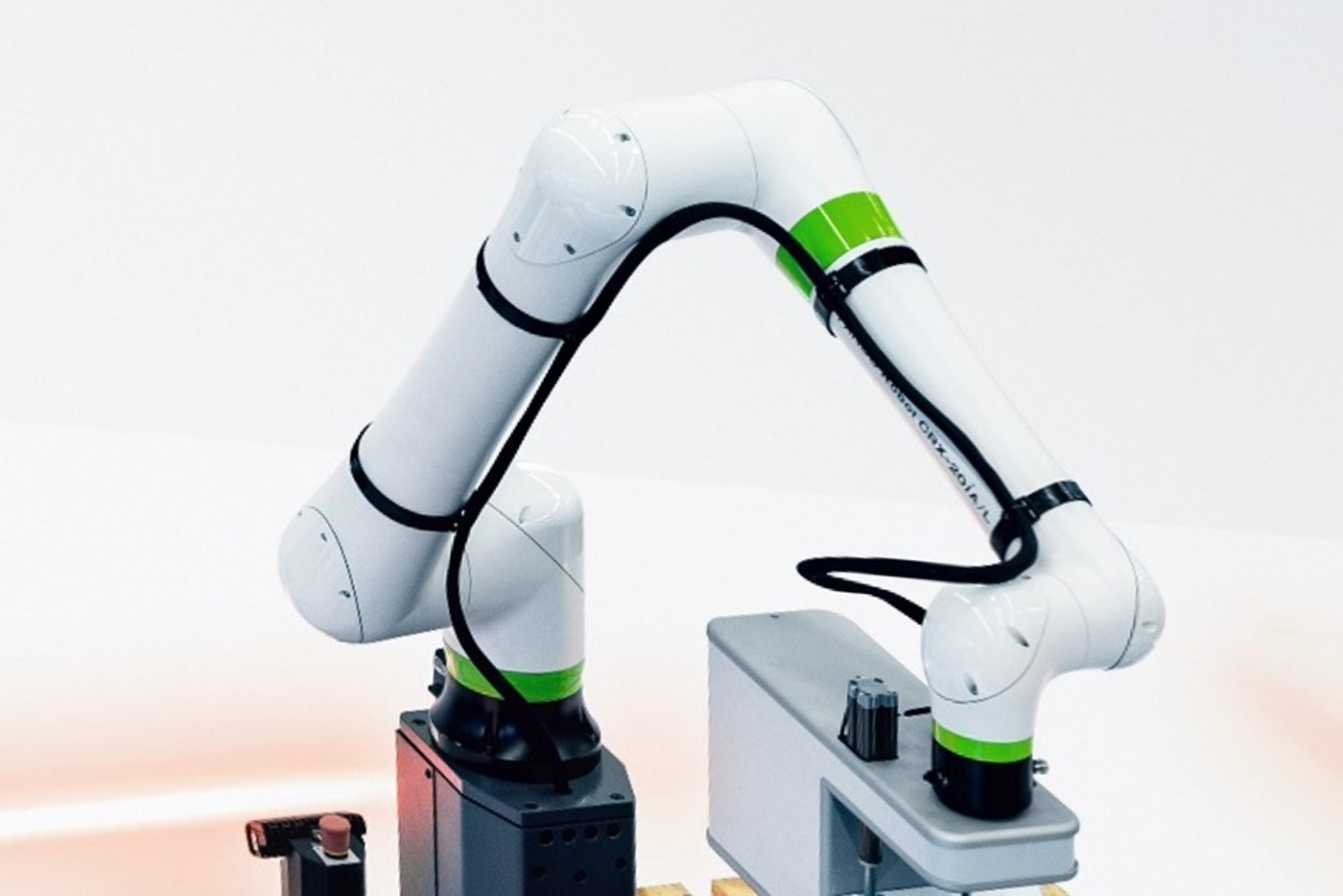

El sistema de apilado tiene un brazo articulado coexistente de bajo mantenimiento y se puede utilizar sin barreras de seguridad.

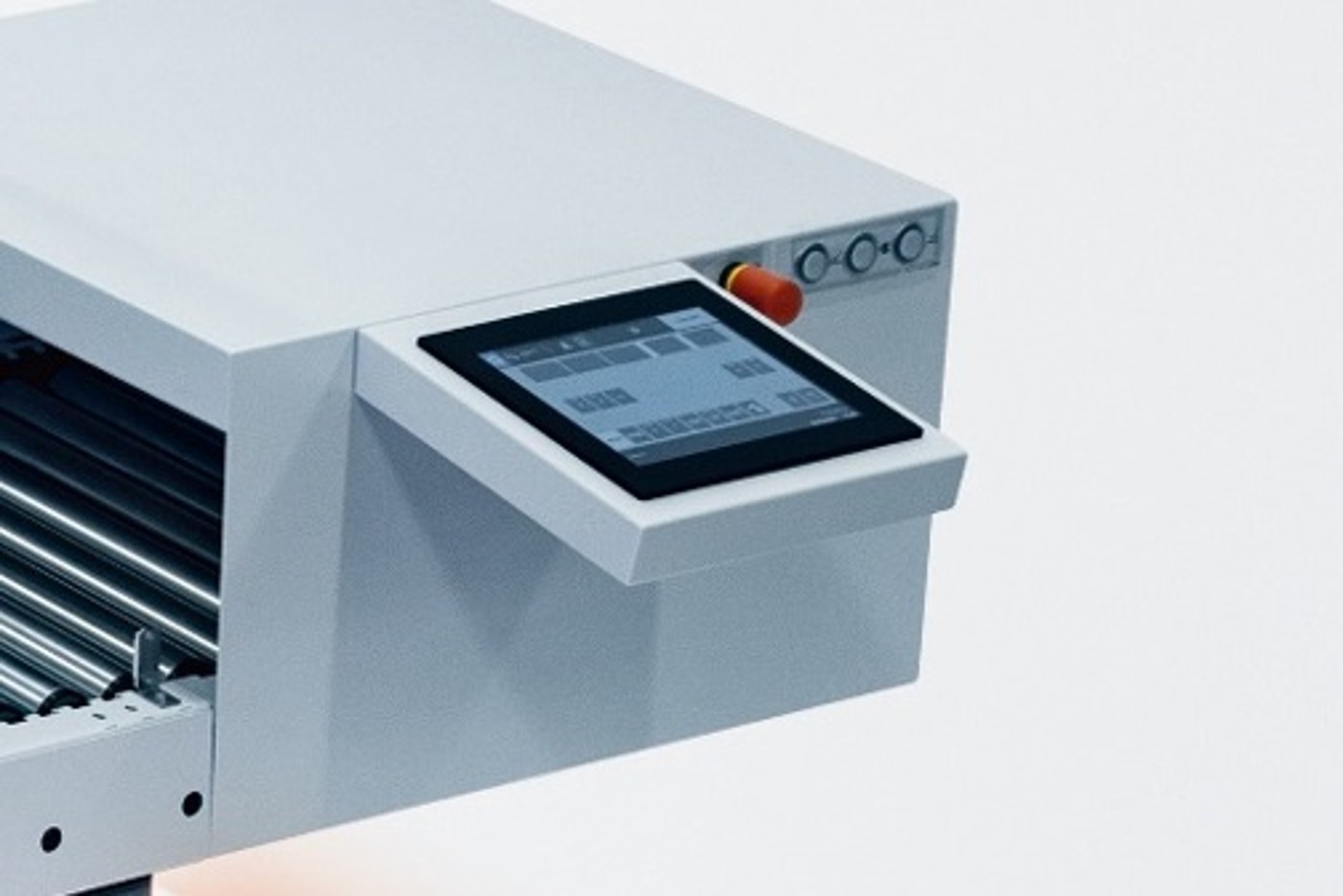

La interfaz gráfi ca de usuario (GUI) del pupitre de mando dispone de una interfaz de usuario de HEIDELBERG Esto facilita el acceso al sistema.
| Dimensiones del sistema de apilado en posición de trabajo (sin paleta) largo×ancho (máx.) | 3.664 mm x 1.760 mm |
| Dimensiones del sistema de apilado en posición de trabajo largo×ancho (máx.) | 3.850 mm x 3.550 mm |
| Dimensiones del sistema de apilado en posición de transporte longitud×anchura (máx.) | 2.220 mm x 1.760 mm |
| Formato del cuadernillo largo×ancho (máx.) | 353 mm x 250 mm |
| Formato del cuadernillo largo×ancho (mín.) | 148 mm x 95 mm |
| Altura del paquete (máx.) | 160 mm |
| Altura del paquete (mín.) | 40 mm |
| Peso de los paquetes (máx.) | 8 kg |
| Altura del palet (máx.) | 900 mm |
| Formato del palet (máx. Euro palet EPAL 1) largo×ancho (máx.) | 1.200 mm × 800 mm |
| Interfaz de usuario | Pantalla táctil HD |
| Número de pinzas (máx.) | 1 |
| Suministro de aire comprimido* | |
| Consumo de aire comprimido (mín.) | 50 Nl/min |
| Presión de alimentación sin lubricar (mín.) | 6 bar |
| Acoplamientos | Cómoda interfaz con las plegadoras Stahlfolder gracias a la salida palamides alpha. |
| *El cliente debe preparar el suministro de aire comprimido. | |
| Rendimiento eléctrico | |
| 400Y/230V (3Ph+N+PE) | 50/60 Hz |
| 200-240V (1Ph 2w+PE) | 50/60 Hz |
| Fusible de reserva recomendado | 16 A |
