Wussten Sie schon? HEIDELBERG gleicht die Treibhausgasemissionen, die bei der Herstellung aller Falzmaschinen entstehen, durch den Erwerb von Klimaschutzzertifikaten aus. So können Sie sicher sein, dass Sie mit dem Kauf einer Stahlfolder Maschine einen Beitrag zum Umweltschutz leisten.
Unsere Taschenfalzmaschinen Stahlfolder TH und Kombifalzmaschinen Stahlfolder KH sind konsequent modular aufgebaut. So können Sie ganz nach Bedarf Ihre Palette mit spezialisierten Anwendungen ausbauen, neue Geschäftsfelder besetzen und Ihre Wertschöpfung erhöhen. Das sichert auch in Zukunft Ihren Erfolg.
Die neuen Stahlfolder TH 82-P und KH 82-P Falzmaschinen sind speziell auf die Anforderungen in der industriellen Signaturenproduktion abgestimmt. Durch das geschuppte Falzprinzip steigern Sie Ihren Output um bis zu 50 Prozent. Falzqualität und Prozessstabilität bleiben erhalten, denn die Maschinengeschwindigkeit muss nicht erhöht werden.
Mit welchen Jobherausforderungen Sie auch konfrontiert sind – auf diese Maschinen können Sie sich verlassen. Umfangreiche Automatisierungsmöglichkeiten und die hohe Maschinenverfügbarkeit der Stahlfolder TH/KH Falzmaschinen geben Ihnen Sicherheit bei der Produktionsplanung. Sie falzen unterschiedliche Aufträge wirtschaftlich, mit kurzen Durchlaufzeiten und in konstant hoher Qualität. Das rechnet sich. Für Sie und Ihre Kunden.
Vier Anlegervarianten zur Auswahl – abgestimmt auf unterschiedlichen Bedarf
Mit vier Anlegervarianten vom Flachstapelanleger, über den Rundstapelanleger oder Palettenanleger, bis hin zum hochproduktiven PFX Palettenanleger steht für jeden Bedarf die optimale Konfiguration zur Verfügung. Der kugellose AirstreamTable sorgt für einfaches Einrichten und markierungsfreie Bogenausrichtung.
Am Flach- und Palettenanleger sorgt die saugtaktunabhängige Bogentrennautomat Tremat für eine zuverlässige Bogenvereinzelung.
Verfügbare Anlegervarianten:
Modulares Steuerungskonzept: Ihr Schlüssel zur Wirtschaftlichkeit
Die Stahlfolder TH/KH werden über eine Steuerung im Anleger sowie über intelligente digitale Folgesteuerungen in den Falzstationen und Auslagen gesteuert. Die grafische Oberfläche macht die Bedienung einfach. Für Hauptfunktionen stehen Direkttasten zur Verfügung. Durch den modularen Aufbau der Steuerung kann die Funktionalität der Maschine über Optionspakete bis zur maximalen Automatisierungsstufe erweitert werden.
Der Bedienmodus QuickSetup reduziert den Umfang der Steuerung auf die wichtigsten Einstellungen. Lediglich das Bogenformat, die Grammatur und die Falzart müssen gewählt werden um die Falzmaschine zu rüsten. So werden nicht nur Rüstfehler vermieden, Ihre Falzmaschine ist auch mit nur vier Klicks bereit für die Produktion. Selbstverständlich bleibt auch der Professional Mode vorhanden, so dass Sie zwischen den beiden Bedienarten umschalten können.
Zusatzeinrichtungen individualisieren Ihre Produkte und erhöhen Ihre Wertschöpfung
Am Ausrichtetisch sind zusätzliche Aggregate wie Leimeinrichtung , Waterscoring, Druckbild- und Barcode- Erkennung sowie Bogenausschleusung für unterschiedlichste Arten von Falzprodukten integrierbar.
Bogenausschleusung mit berührungsloser Kontrolle
Für die Stahlfolder TH/KH ist neben der mechanischen Doppelbogensperre eine Bogenausschleusung mit berührungsloser Doppelbogenüberwachung erhältlich. Auf Basis einer Ultraschallüberwachung werden aufeinanderliegend abgezogene Bogen erkannt und aktiv ausgeschleust, bevor sie in das erste Taschenfalzwerk gelangen. Entscheidend dabei: Die Bogenausschleusung geschieht bei laufender Maschine und voller Produktionsgeschwindigkeit. Im Falle eines Serienfehlers, also mehrerer Doppelbogen nacheinander, wird die Maschine gestoppt, bevor viel Makulatur anfällt.

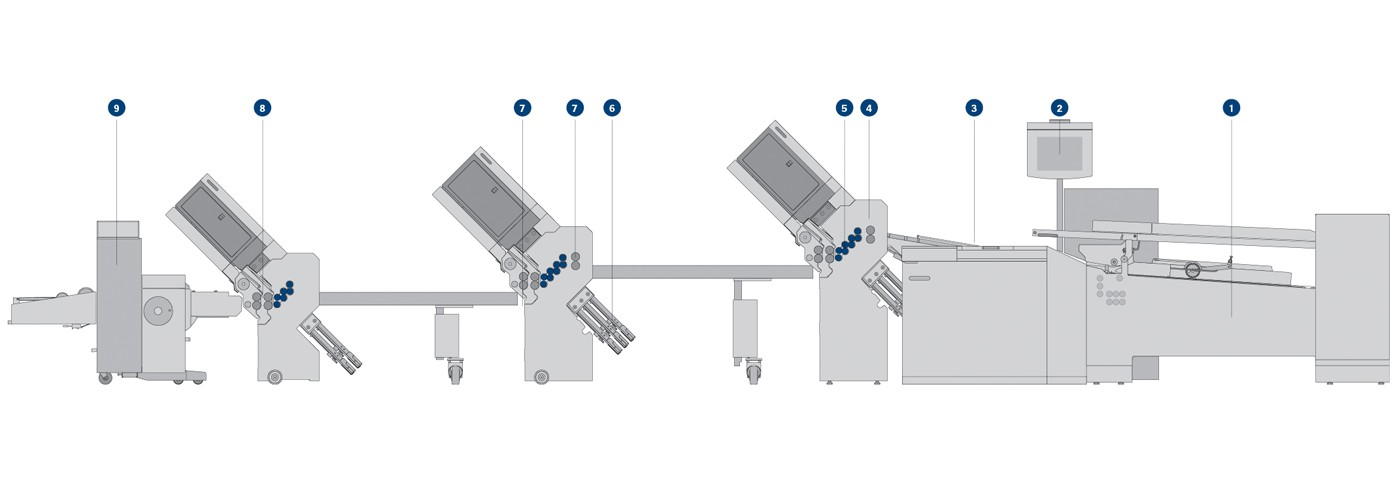

Modulares Maschinenkonzept und ein breites Angebot an Optionen
Für die Taschenfalzwerke eins bis vier stehen unterschiedliche Arbeitsbreiten von 56 bis 96 cm und jeweils abgestimmte Taschenanzahlen (2-8) zur Verfügung. Kombifalzmaschinen vereinen das Taschen- mit dem Schwertfalzprinzip.
Parallelbruchfalzwerk
Die Parallelbruchfalzwerke der Stahlfolder TH/KH Falzmaschinen sind je nach Ausführung mit Klappweichen- oder Kombifalztaschen ausgestattet und falzen die vom Anleger ankommenden Bogen quer zur Laufrichtung bis zu 8-mal pro Station.
Schrägrollentisch
Der Schrägrollentisch führt die Falzbogen exakt in die folgende Falzstation. Die Schrägrollen werden durch Zahnriemen absolut schlupffrei angetrieben: Das sorgt für gleichmäßigen Bogentransport und optimale Falzgenauigkeit. Die Schrägstellung der Transportwalzen bewegt die Falzbogen zuverlässig zum Ausrichtelineal hin - bei allen Geschwindigkeiten.
Bei automatisierten Stahlfolder TH Falzmaschinen verfügt der Schrägrollentisch über ein Lineal mit digitaler Soll-Ist-Anzeige. Dabei berechnet die Steuerung die Einstellposition des Lineals. Die Einstellung des Lineals selbst erfolgt ganz einfach manuell, die Feineinstellung ist durch die digitale Anzeige wesentlich erleichtert und kann sehr präzise ausgeführt werden.
Kreuzbruchfalzwerke
Mit sechs Ausführungen des Kreuzbruches – von KL mit zwei Falzschwertern bis zum komplexen Kreuzbruch KTLL mit drei Falzschwertern und integrierter Falztasche – bieten wir Ihnen für jede Anforderung die passende Lösung
Kreuzbruchfalzwerk KH Compact
Die Basisvariante Kreuzbruchfalzwerk KH Compact bei den Stahlfolder KH 66 und 78 Falzmaschinen überzeugt durch ihren ergonomischen Aufbau und gute Handhabbarkeit. Alle Bereiche des Kreuzbruchfalzwerks sind gut zugänglich, was Feinkorrekturen erheblich vereinfacht: Schwerthöhe, Schwertneigung, Bogenanschläge und Seitenanschläge können werkzeugfrei bei voller Maschinengeschwindigkeit und geschlossener Lärmschutzhaube eingestellt werden. Auch die Messerwellen sind durch einen einfach zurückziehbaren Oberrechen und eine herausnehmbare Vierkanttraverse jederzeit problemlos erreichbar.
Automatisiertes Kreuzbruchfalzwerk KH
Der automatisierte Kreuzbruch der Stahlfolder KH 66 und KH 82 Falzmaschinen, verfügbar in den Varianten KL, KZ und KTL, sichert Ihnen kompromisslose Qualität und Produktivität in einem breiten Anwendungsspektrum. Der durchgehende Bogenanschlag sorgt dafür, dass der Falzbogen kontrolliert gestoppt wird und die Bogenkanten nicht deformiert werden. Zusätzliche Führungselemente wie die motorischen Seitenanschläge, die formatabhängig einstellbaren Bänder und die pneumatisch anhebbaren Ziehrollen an der Bogenvorderkante transportieren den Bogen exakt und verhindern ein Zurückspringen vom Bogenanschlag. Die optionale Bogenausschleusung im Kreuzbruch vermeidet Stopper – ein verfalzter Bogen wird zuverlässig erkannt und ohne Auslösung des Falzschwerts ausgeschleust.
Hohe Falzgenauigkeit und markierungsfreie Bogenführung: die richtige Falzwalzentechnologie für präzise Falzergebnisse
Perfect Grip Falzwalzen-Technologie
Die innovative Perfect Grip Falzwalzen-Technologie sorgt für hervorragende Falzergebnisse auf ganzer Länge – ohne Kompromisse. Sie sind verschleiß- und wartungsärmer als bisherige Falzwalzenvarianten. Zusätzlich ist der ideale Einstellbereich für den Falzwalzenspalt bis zu zwei Mal größer. Dadurch sind sie fehlerverzeihender und es reduzieren sich die Rüstzeiten, insbesondere an manuellen, aber auch an automatisierten Falzmaschinen.
Die Perfect Grip Falzwalzen sind bei allen Stahlfolder TH/KH Falzmaschinenmodellen standardmäßig im Parallelbruch verbaut. Im Kreuzbruch der KH-Modelle kommt weiterhin die bewährte Hard-PU Technologie zum Einsatz.
Manuelle oder motorische Falzwalzeneinstellung
Zur exakten Einstellung der Abstände von Falzwalzen und Messerwellen verfügen die manuellen Ausführungen über die bewährte FESTA-Falzwalzeneinstellung. Dabei wird der Einstellknopf einfach mit der entsprechenden Anzahl an Papierstreifen unterlegt; diese Einstellungen werden direkt und spielfrei auf Falzwalzen und Messerwellen übertragen.
Optional ist eine motorische Falzwalzen- und Messerwellen-Abstandseinstellung möglich. Hierbei wird die Papierdicke durch die integrierte Bogendickenmessung am Anleger erfasst. Das vorherige Einstapeln von Papier zum Anlegen eines Lernbogens ist hierfür nicht nötig. Darauf übernimmt die Steuerung automatisch die Einstellung der Falzwalzenabstände und des Falzwalzenzugs - unter Berücksichtigung von Falzart und Papierspezifika.
Unterschiedliche Falztaschen: für jede Anwendung die richtige Ausführung
Klappweichentaschen bieten hohe Funktionalität. Kombifalztaschen, Kombifalztaschen in Komfortausführung und motorische Kombifalztaschen überzeugen durch höchste Flexibilität. Spezialanwendungen sind mit Fensterfalztaschen möglich.
Messerwellen vor und nach dem Falzwerk: Bearbeitungen wie Rillen, Perforieren und Schneiden werden möglich
Vorgelagerte und doppelt nachgelagerte Messerwellen
Standardausstattung ist ein einfach nachgelagertes Messerwellenpaar. Optional sind auch vorgelagerte und doppelt nachgelagerte Messerwellen mit Liftfunktion erhältlich beziehungsweise nachrüstbar. Damit können Druckereibetriebe auf einfache Weise inline ihr Angebot erweitern und sich so vom Wettbewerb differenzieren.
Die doppelt nachgelagerten Messerwellen optimieren die Schneidqualität bei der Produktion von Mehrfachnutzen in kleinen Formaten deutlich. Der in dieser Konfiguration standardmäßig integrierte Messerwellenlift bietet leichte Zugänglichkeit zur ersten Messerwelle.
Messerwellenlift im Parallelbruch
Mit dem optionalen Lift für die nachgelagerten Messerwellen wird die gesamte Messerwellenkomponente in eine für den Bediener ergonomisch günstige Position gebracht. Die Zugänglichkeit zu den Messerwellen ist entscheidend verbessert. Das vereinfacht das Einrichten und Wechseln deutlich und reduziert Rüstzeiten.
Integriertes Pressmodul für höchste Falzqualität
Die in den Walzenstuhl integrierte, automatisierte Presseinrichtung für alle automatisierten Stahlfolder TH Falzmaschinen erhöht die Falzqualität und die Stapelkapazität. Sie ist anstelle des ersten Messerwellenpaares positioniert und ermöglicht so die zusätzliche Nutzung des zweiten Messerwellenpaares zum Einsatz diverser Werkzeuge. Der Liftkit ermöglicht einen ergonomischen Zugang zum Falzwerk.
Das pneumatische System sorgt für scharfe Falzbruchkanten bei Falzprodukten bis zu 3,5 mm Dicke und weniger Lufteinschlüssen im Falzbogen für eine optimale Übergabe der Falzbogen an die folgende Station.
Integriertes Bandpressmodul für Kleinstfalzungen
Speziell für die Arbeitsbreite 56 cm gibt es bei der automatisierten Stahlfolder TH 56 das integrierte, automatisierte Bandpressmodul zum zuverlässigen Transport und dem pneumatischen Abpressen von kleingefalzten Produkten bis minimal 3,5 cm. Die Variante mit zusätzlichen, automatisierten Messerwellen und Überleittisch wird vornehmlich für erste Stationen verwendet, wohingegen für zweite Stationen das direkte Überführen in die Auslage ohne den Einsatz von Werkzeugen ausreicht.
Breites Auslagenspektrum: für jede Anwendung die optimale Auslage
Nach dem Falzen legen unterschiedliche Auslagen die gefalzten Bogen aus. Das Angebot an unterschiedlichen Auslagen reicht von einfachen Schuppenauslagen über Stehendbogenauslagen bis hin zu hochproduktiven Stapelauslagen. Einige der Auslagen sind mit Presswalzen ausgestattet um die Falzbogen abzupressen: Das steigert die Falzqualität, reduziert das Stapelvolumen und erleichtert die nachfolgenden Weiterverarbeitungsprozesse. Markiereinrichtungen, welche die Stapel seitlich zueinander versetzen, erleichtern die Abnahme der gefalzten Produkte. Bei Mehrfachnutzen können die einzelnen Nutzen noch zusätzlich auseinandergezogen werden. Die eingesetzte Auslage bestimmt maßgeblich die Produktivität der Gesamtanlage. Sie muss den Bediener entlasten und darf die Leistung der Falzmaschine nicht ausbremsen. Je nach Job, Auflage und Leistung der Falzmaschine können wir Ihnen das passende Auslagensystem für Ihre Stahlfolder Falzmaschine anbieten.
Mit ihrem ungeschlagenen Automatisierungsgrad
ist die Stahlfolder KH 82 unsere meist
verkaufte Falzmaschine.
