Peak Performance Stanz- und Prägemaschine.

Mastermatrix 106 CSB.

Als neustes Mitglied der Bogenstanzmaschinen aus dem Hause Masterwork wurde die Mastermatrix 106 CSB insbesondere in Hinblick auf eine höhere Maschinengeschwindigkeit (max. 9.000 Bg./h), höhere Produktivität und kürzere Rüstzeiten optimiert.

Kontaktieren Sie uns

Von der effizienten Produktion von Verpackungen des täglichen Gebrauchs bis hin zur Weiterverarbeitung ausgefallener Schachteldesigns in höchster Qualität.

Mit der überarbeiteten Stanzstation (Nockenwellenantrieb) wird der Bogentransport innerhalb der Maschine verbessert und die Planparallelität im Tiegel wird erhöht.
Die Formateinstellung im Anleger läuft weitestgehend motorisch (z. B. Saugkopf- und Seitenführungen) und erfolgt nun, dank der integrierten Preset-Funktion, weitestgehend automatisch. Was sich im Besonderen bei abgespeicherten Wiederholaufträgen widerspiegelt.
Im Bereich der Nutzentrennstation ist das Einstellen des Nutzentrenngitters umgestaltet worden. Der neue MasterRake erleichtert das Positionieren und Befestigen der einzelnen Rechenstäbe spürbar. Dies drückt sich in einer bedienerfreundlicheren und signifikanten Rüstzeitverkürzung aus.
Revolutionär ist nun die neue Möglichkeit dünne Stanzbleche mit einem integrierten Schnellspannsystem einfach zu spannen. Das Fixieren der Stanzbleche mit vier oder mehr Schrauben entfällt komplett.
Darüber hinaus ist auch die Integration in bestehende Maschinenparks ohne Probleme möglich: Mit einem überschaubaren Aufwand können Stanzwerkzeuge unterschiedlicher Bogenstanzen verwendet werden.

Die Mastermatrix 106 CSB wurde gründlichen Prüfungen unterzogen und erfüllt die strengen Sicherheitsstandards der Berufsgenossenschaft ETEM - Energie Textil Elektro Medienerzeugnisse, wodurch die Maschine das GS-Zeichen erhält.

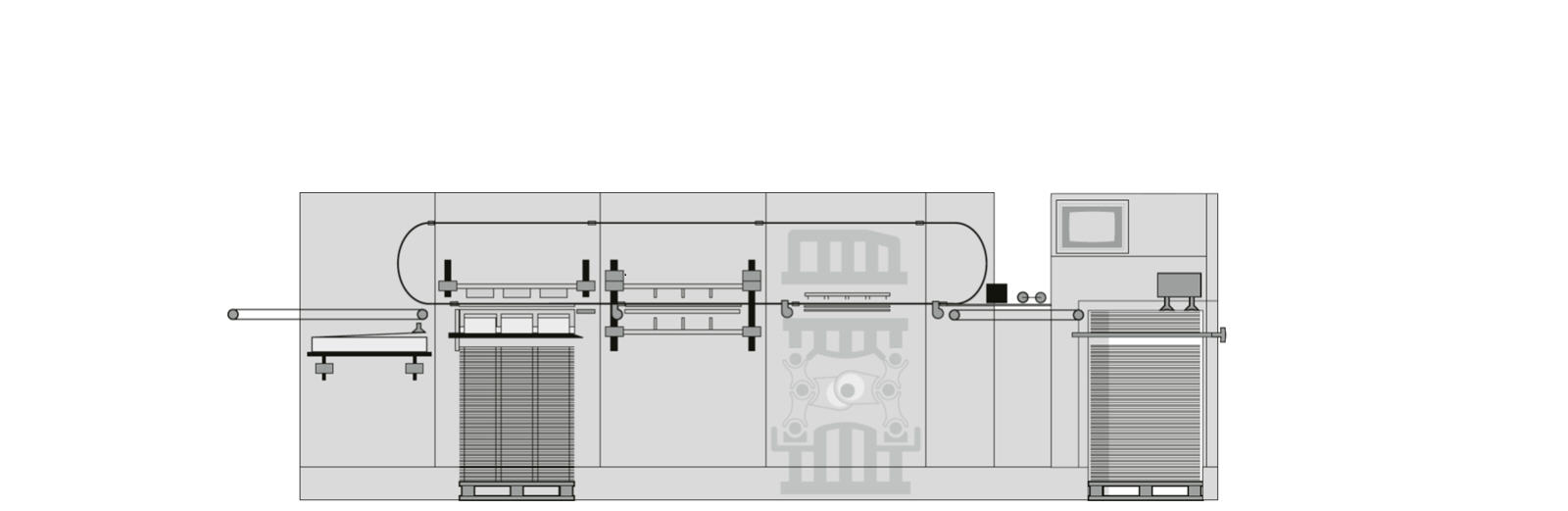

Stanzstation 3 Nutzentrennstation 5 Anlagetisch 2 Ausbrechstation 4 Musterbogenentnahme 6 Non-stop-Anleger 1

Highlights:

Nockenwellen-Antrieb des Stanztiegels
Max. Maschinengeschwindigkeit: 9.000 Bg./h.
Preset-Saugkopf und Seitenanschläge im Anleger
MasterSet – optische Bogenausrichtung
Stanzplatte mit Schnellspannsystem
Logistik- und Non-Stop-System im Anleger (Option) und der Ablage
MasterRake – vereinfacht das Einstellen des Non-Stop-Rechens in der Auslage
Musterbogenentnahme während der laufenden Produktion
Faltschachtelproduktion auf höchstem Niveau
Produktivitätssteigerung durch erhöhte Maschinengeschwindigkeit
Kurze Umrüstzeiten durch intelligente Lösungen in allen Maschinenstationen

Bei der dargestellten Maschine handelt es sich um eine Beispielkonfiguration.
Einige der genannten Ausstattungsmerkmale sind optional verfügbar.

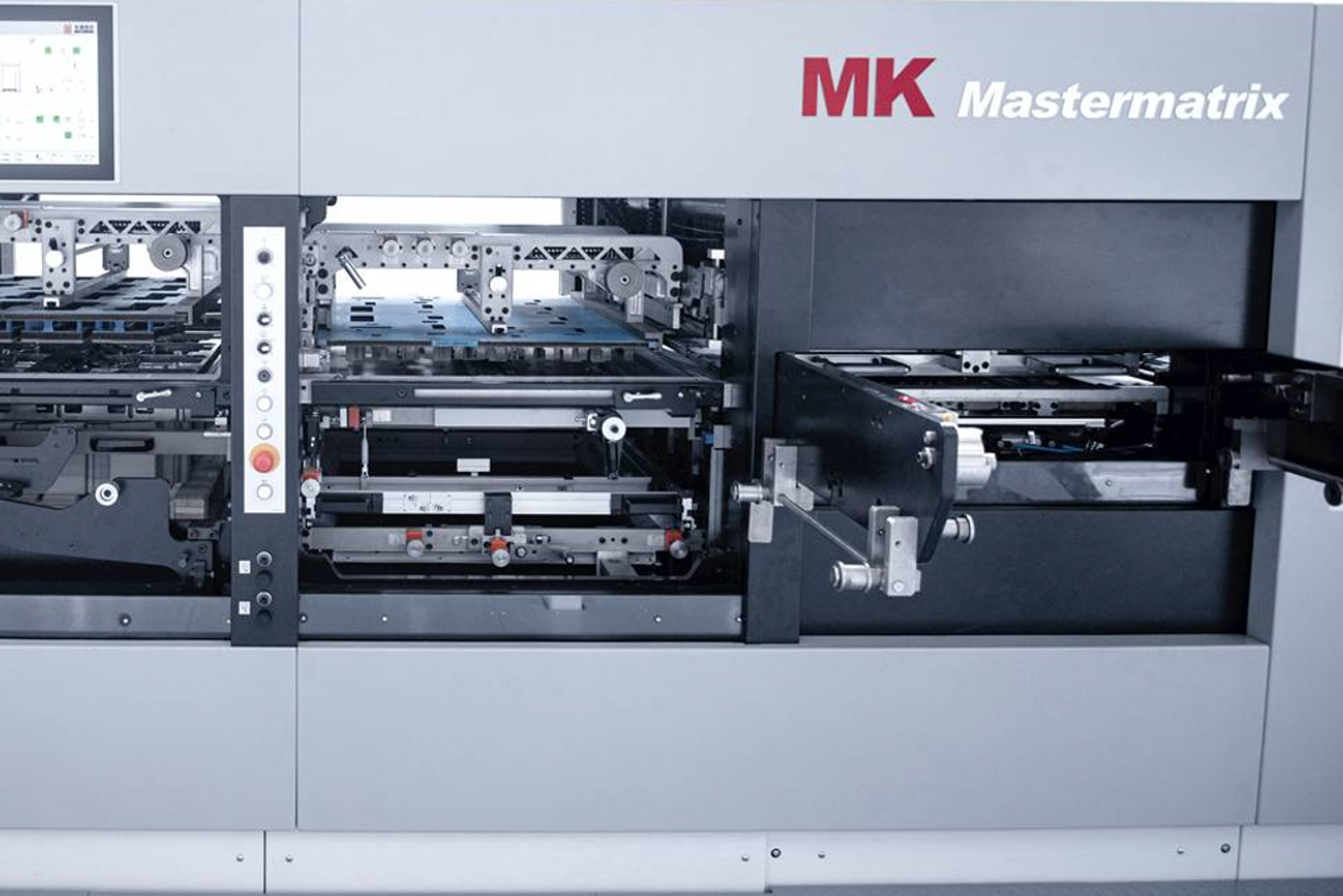

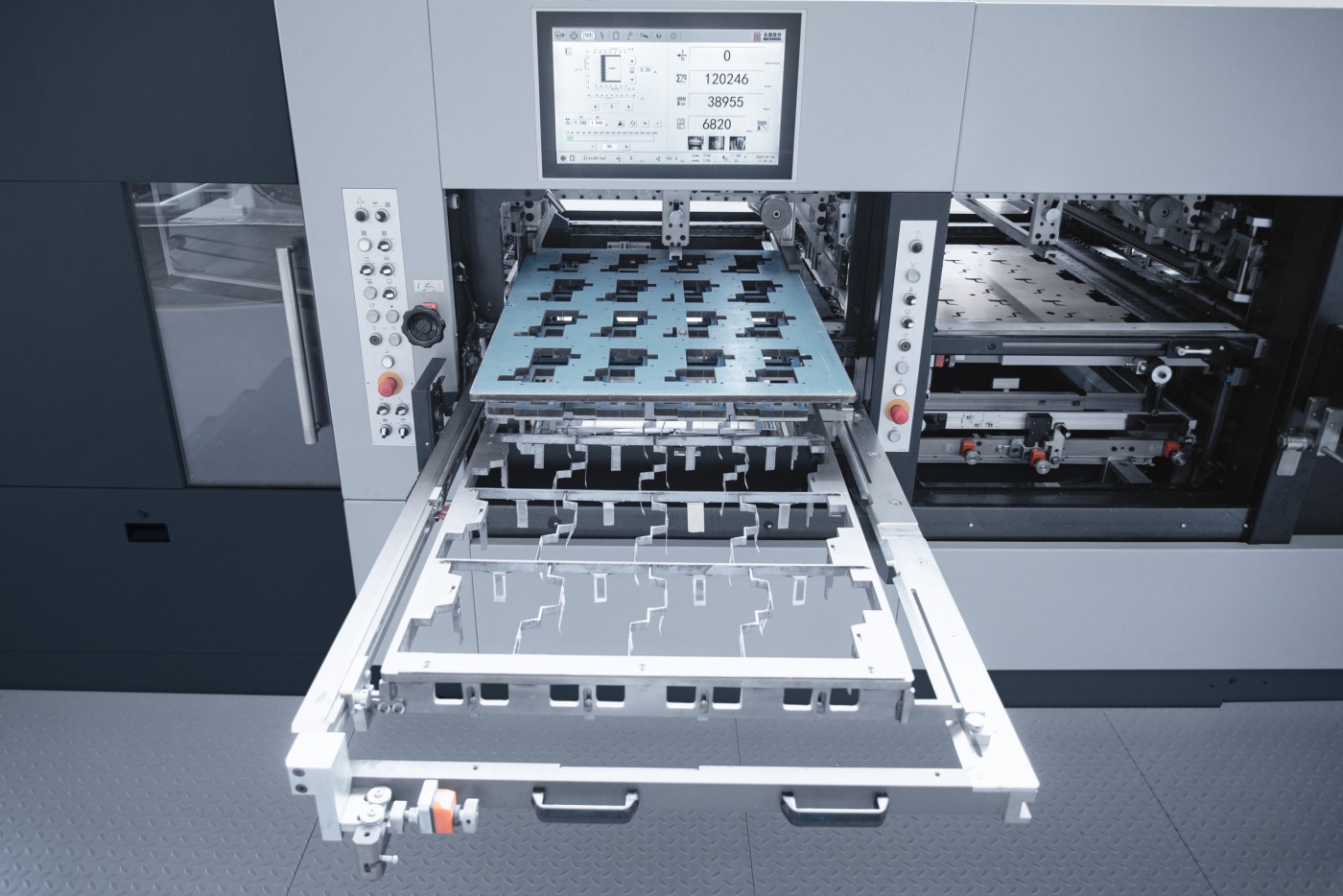

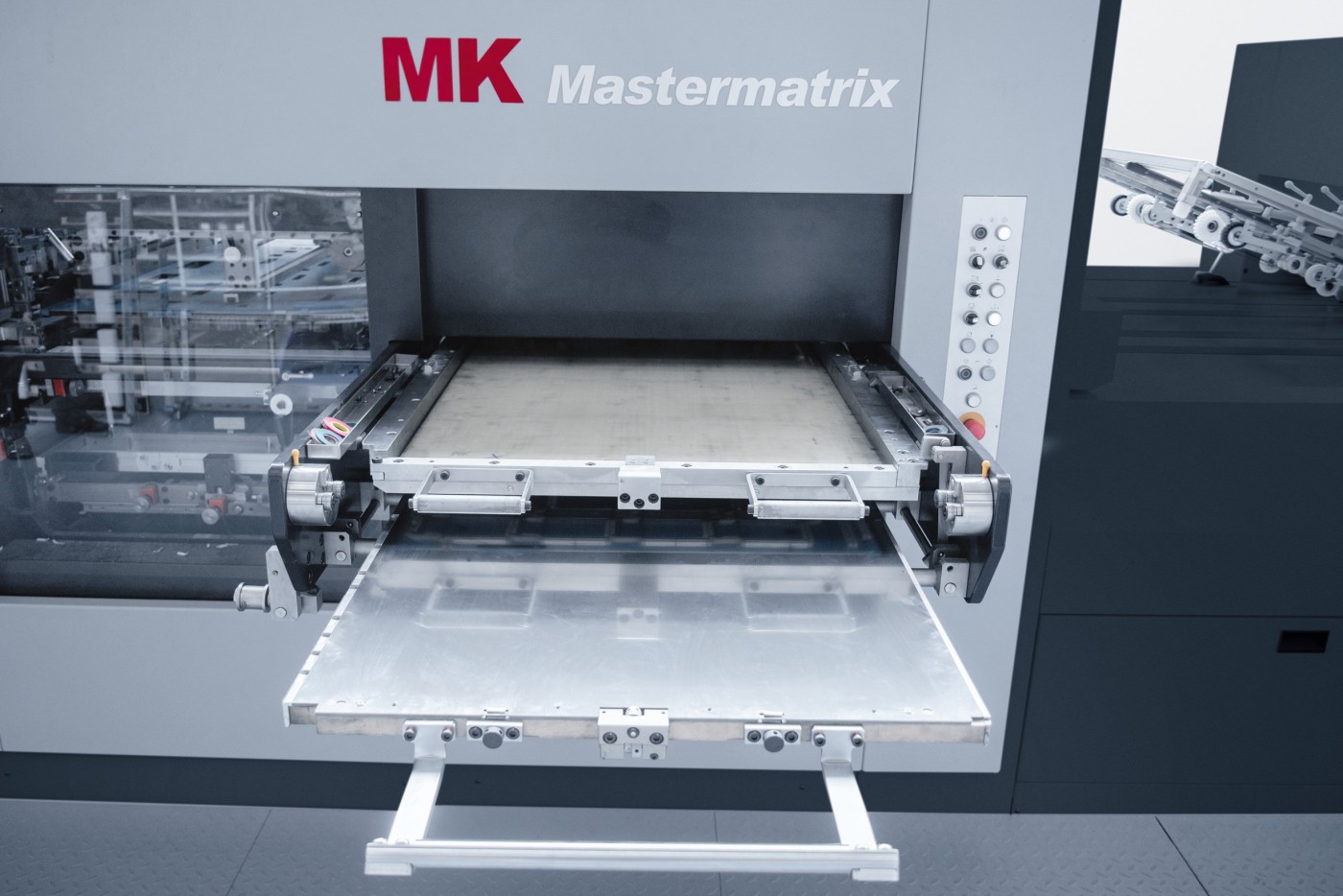

3. Stanzstation

Nockenantrieb
Stanzplatte mit Schnellspannsystem
Stanzplattenfeinverstellung
Schnellspannschließrahmen für verschiedene Stanzformgrößen
Pneumatische Zentralverrieglung
Schließrahmenwechsler (Option)
Pneumatisches Öffnen und Schließen des Fensters

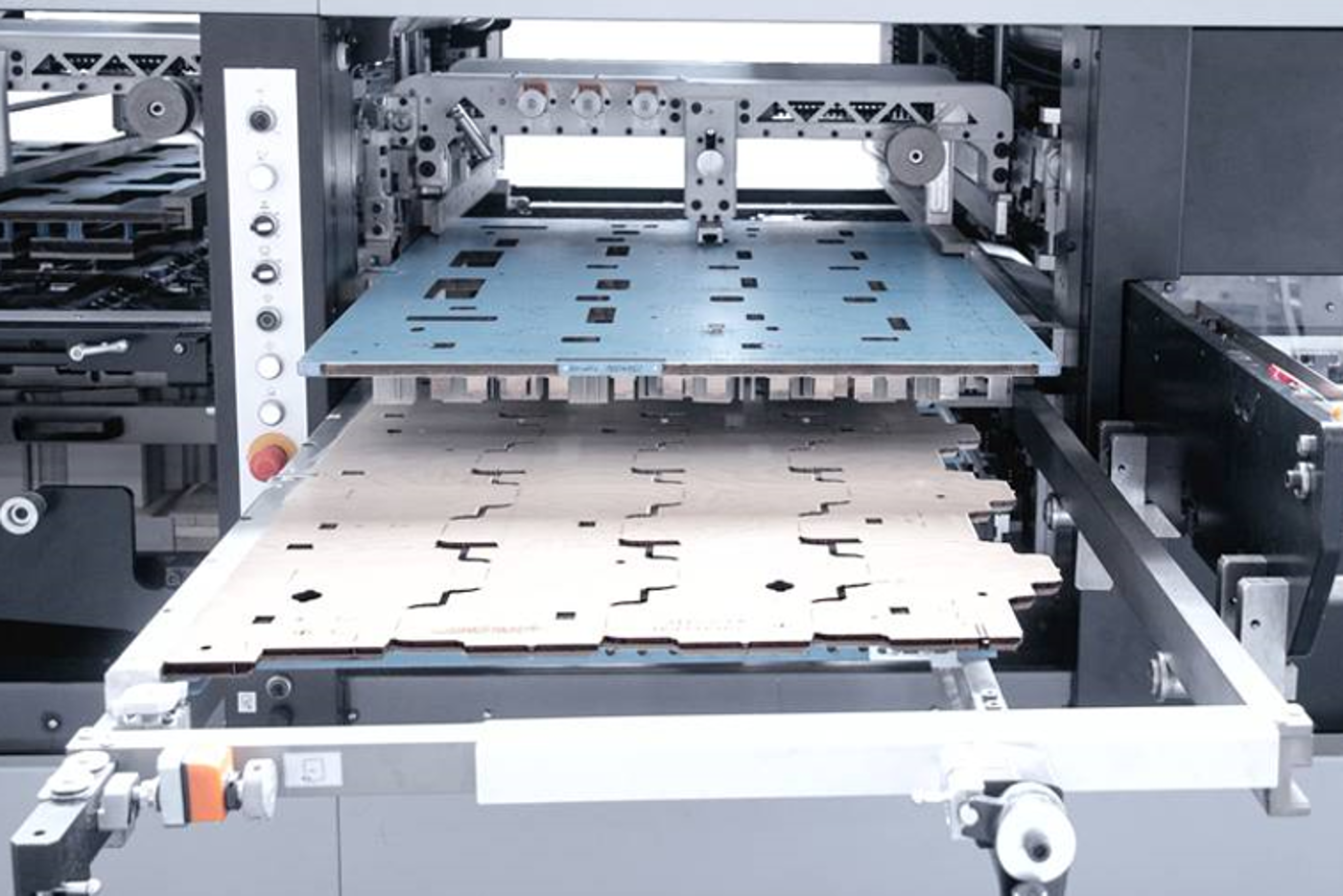

5. Nutzentrennstation

Integriertes Schnellspannsystem für das obere Werkzeug
Auto-Non-Stop und Palettenwechsel-Einrichtung
Zwischenbogenzuführung
Vakuumeinrichtung
Kamera zur Kontrolle des Palettenausgangs
Kamera zur Kontrolle des Abfallbandes
MasterRake
Pneumatisches Öffnen und Schließen des Fensters
Zweiter Bildschirm (Option)

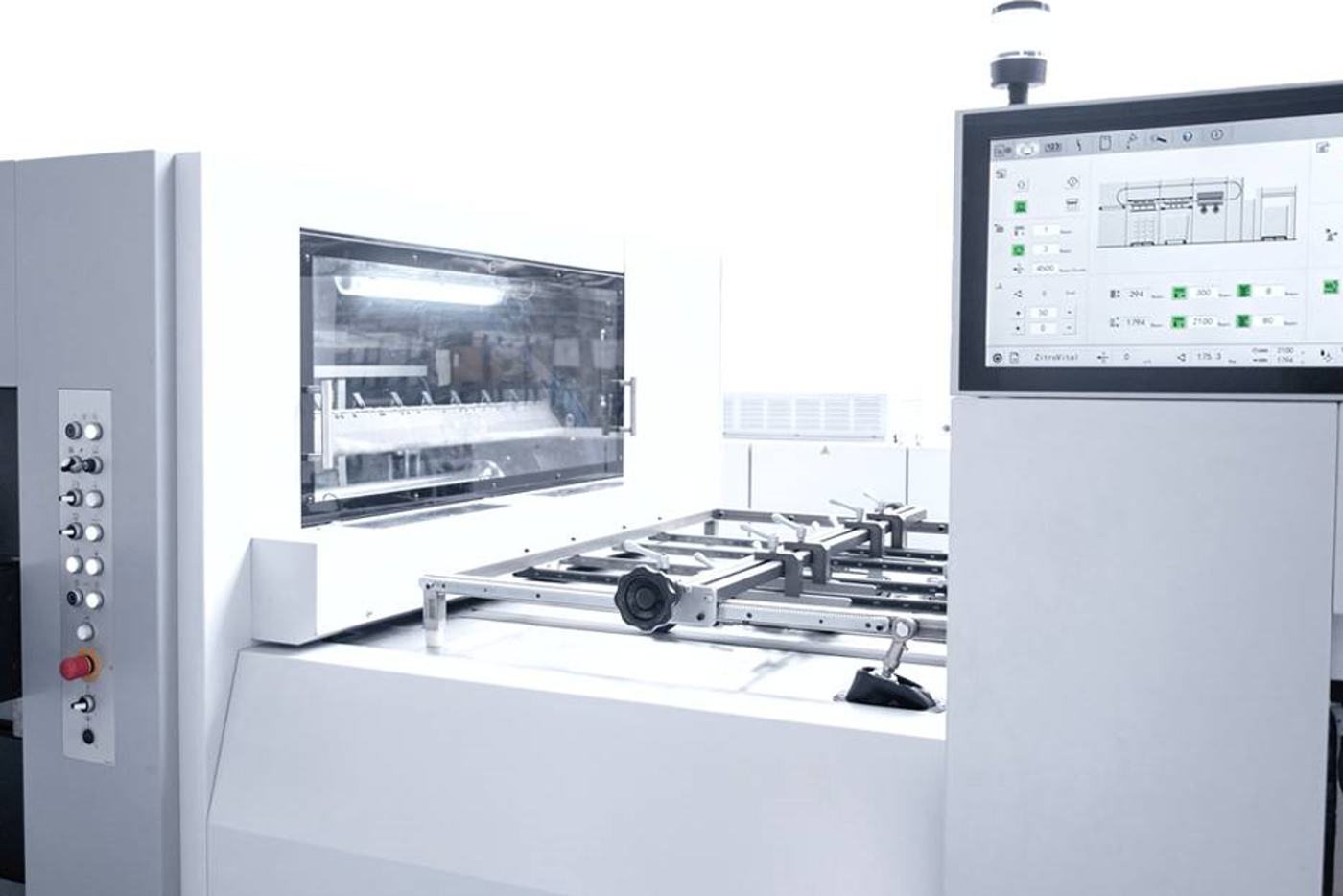

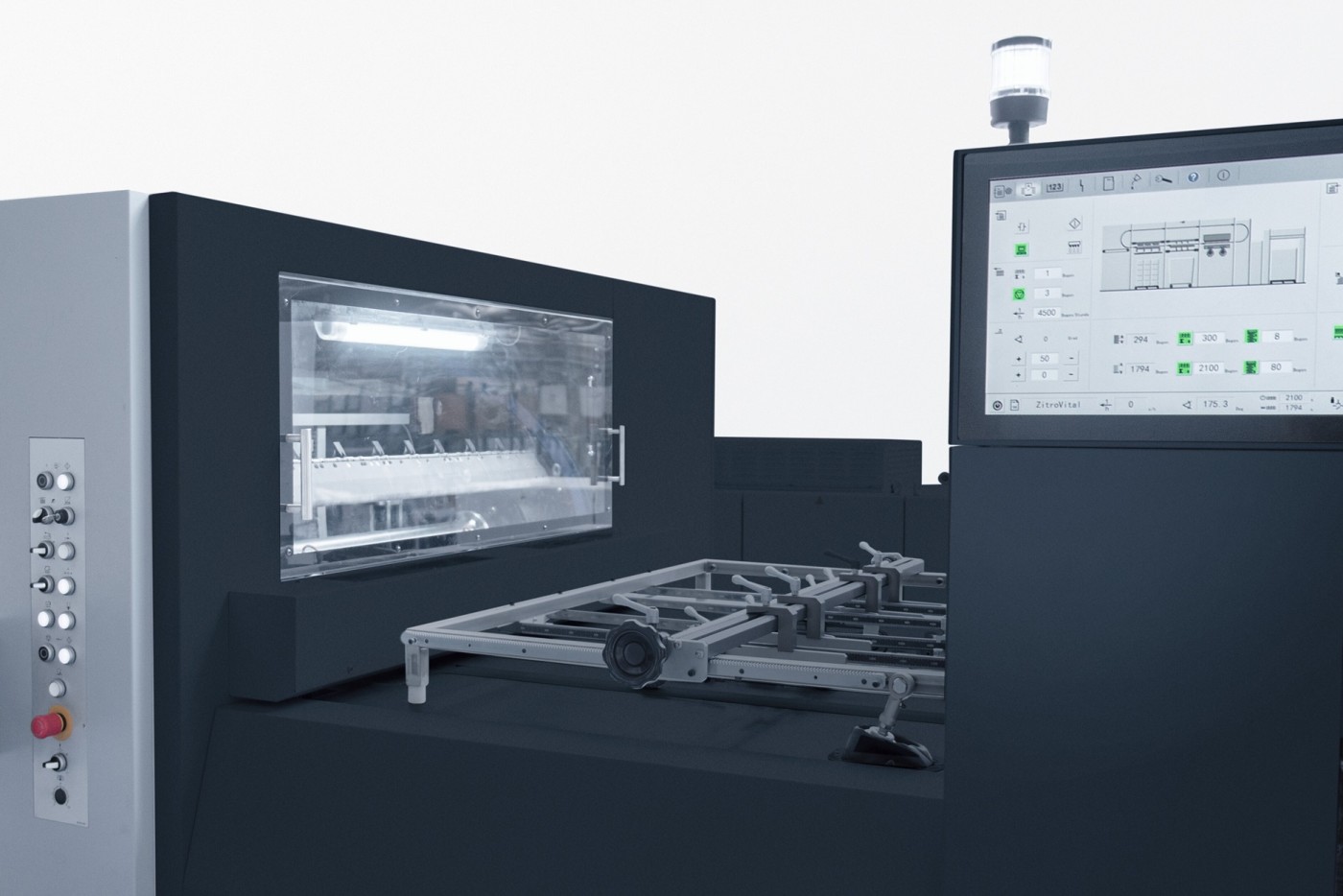

2. Anlagetisch

MasterSet – optisches Bogenausrichtesystem
Zentrale Verstellung der Rollen und Bürsten
Saugbändertisch
Ultraschall Doppelbogenkontrolle

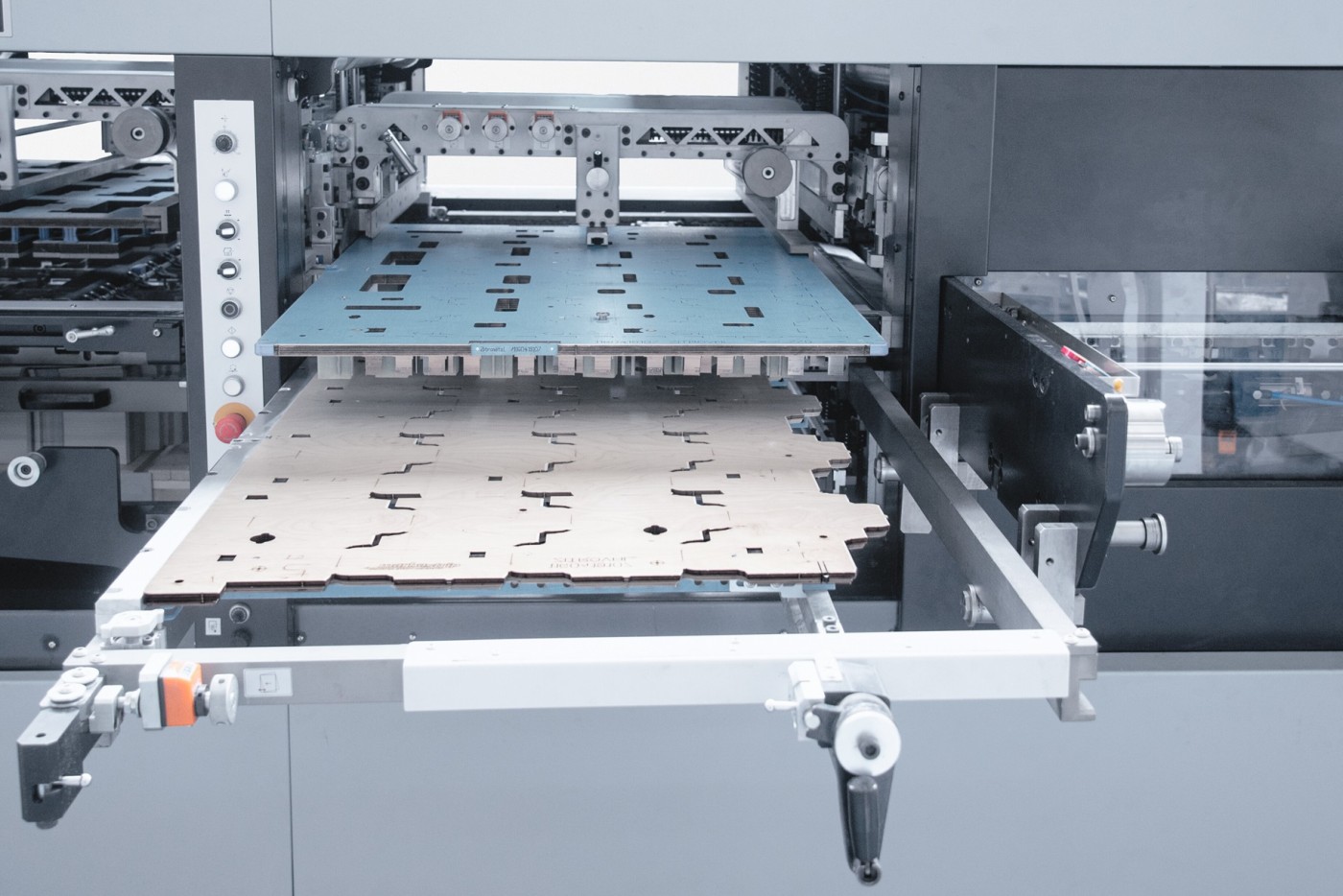

4. Ausbrechstation

Integrierte Schnellspannsysteme für alle Werkzeuge
Feinverstellung der Werkzeuge mit Positionsanzeigen
Testbogenentnahme
Vakuumeinrichtung
Pneumatisches Öffnen und Schließen des Fensters
Vorbereitungstisch (Option)

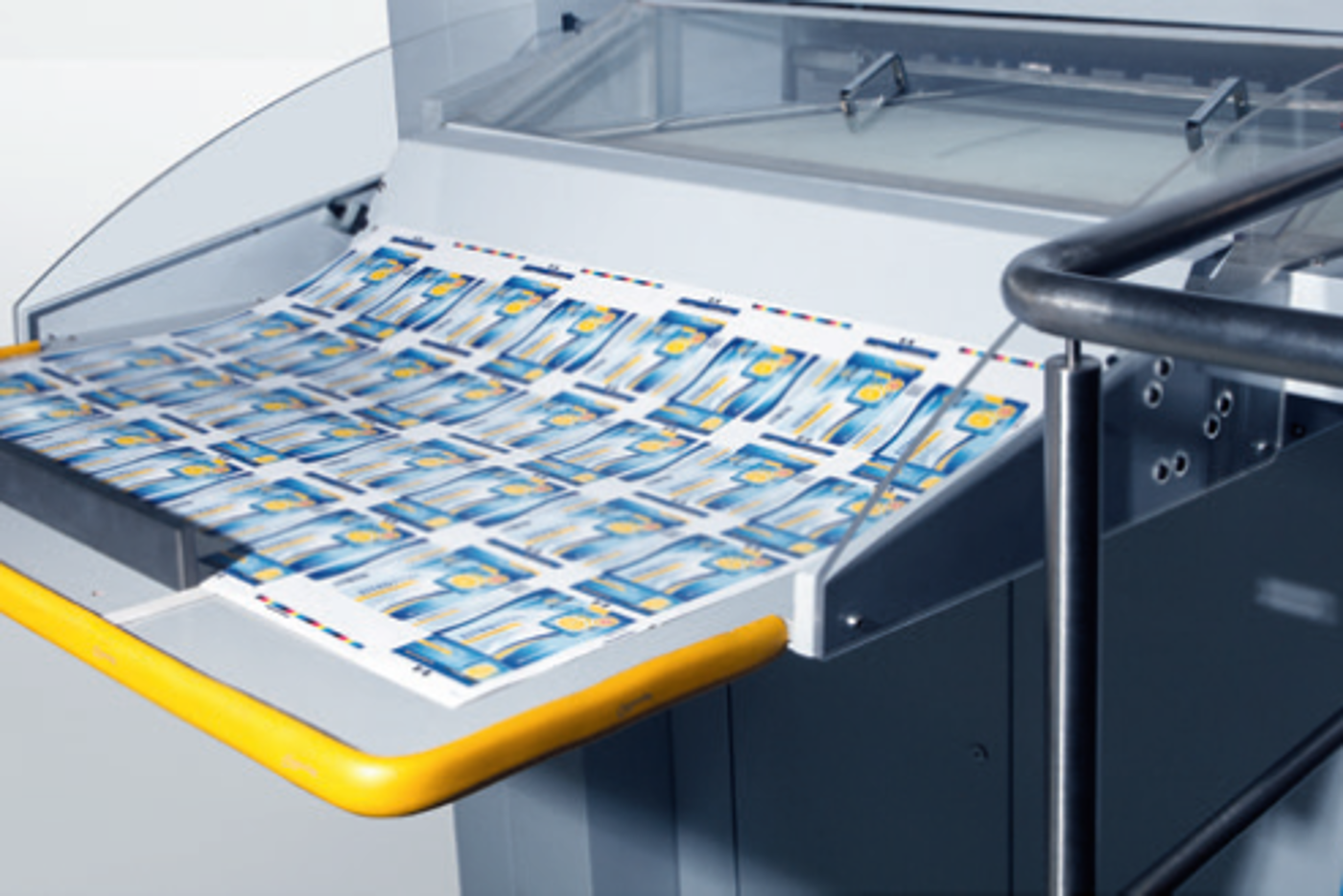

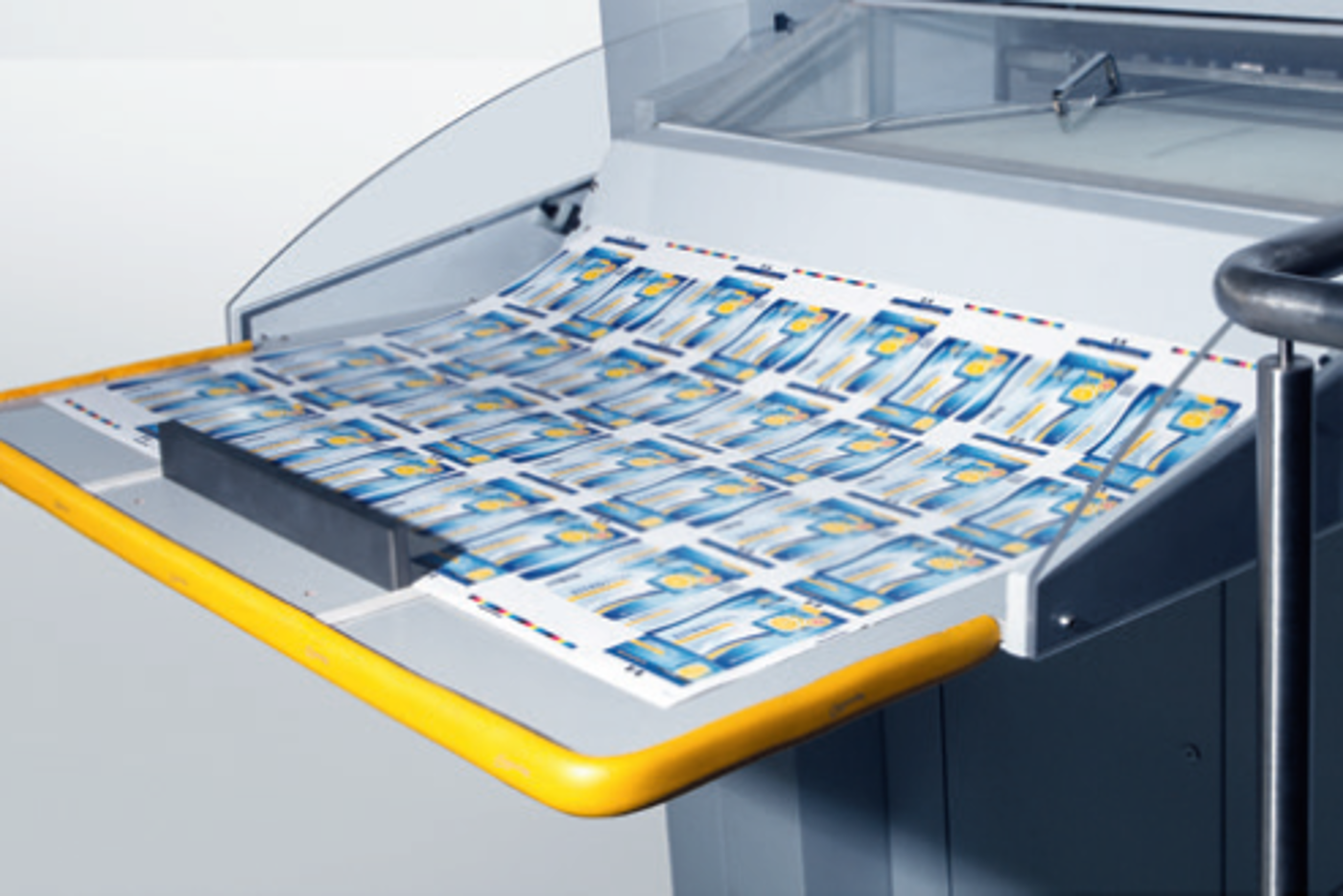

6. Musterbogenentnahme

Musterbogenentnahme während der Produktion, ganz ohne Unterbrechungen
Bogen wird gestanzt, ausgebrochen und anschließend bereitgestellt

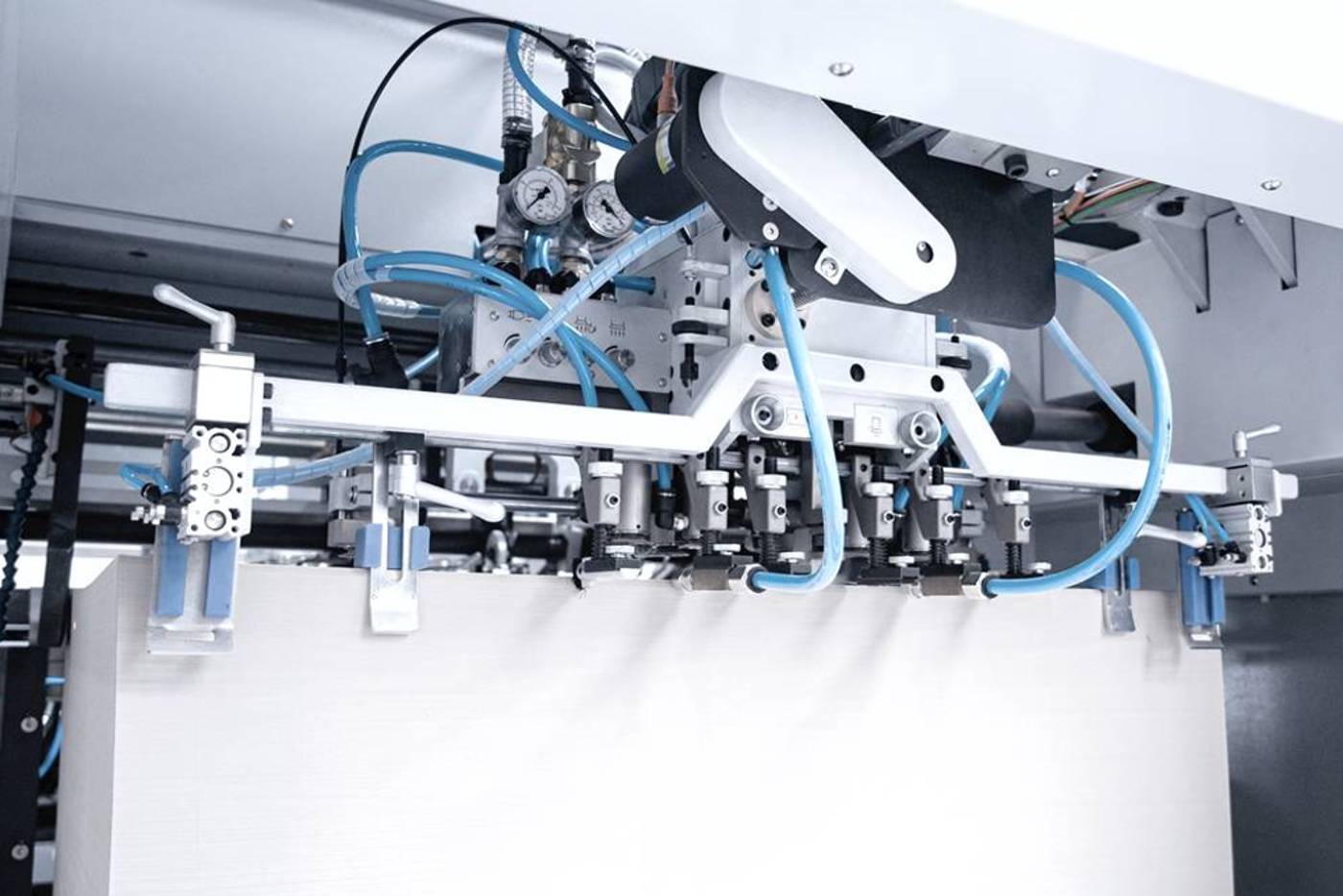

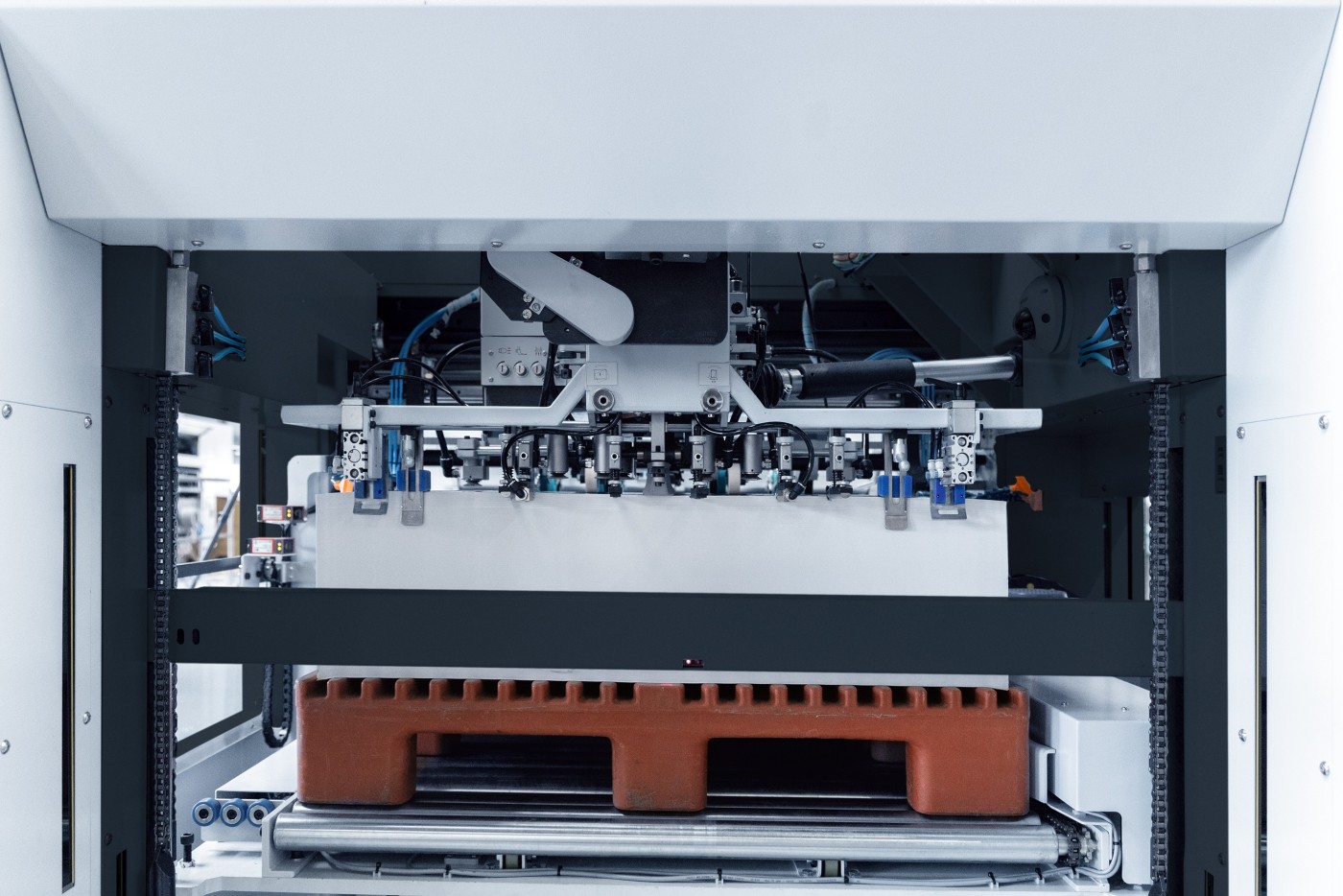

1. Non-stop-Anleger

Auto-Non-Stop (Option)
Anlegerlogistik (Option)
Preset-Saugkopf und Seitenanschläge
Pneumatische Geradestoßer
Mechanische Doppelbogenkontrolle
Kamera zur Kontrolle des Paletteneingangs

Technische Daten

Leistungsdaten

Bogenformat (min.)	350 × 400 mm
Bogenformat (max.)	760 × 1.060 mm
Maschinengeschwindigkeit (max.)	9.000 Bg./h
Stanzdruck (max.)	2,6 MN/260 t

Verarbeitbare Materialien

Papier (min.)	90 g/m²
Karton/ Vollpappe (max.)	2.000 g/m²
Wellpappe (max.)	2,0 mm

Mastermatrix 106 CSB Produkt-Broschüre

Die Mastermatrix 106 CSB von Masterwork wird von Heidelberg exklusiv vertrieben und profitiert durch das professionelle und renommierte, weltweite Vertriebsund Servicenetzwerk von Heidelberg.

Broschüre herunterladen
