Die Belichter sind in verschiedenen Ausführungen erhältlich: Das Basismodell kann für vollautomatischen Betrieb mit Plattenkassetten um einen Dual Cassette Loader erweitert werden. Höchste Effizienz ermöglicht der Auto Pallet Loader, der Druckplatten direkt von einer Transportpalette lädt. Sollen unterschiedliche Plattenformate und -typen verarbeitet werden, bietet sich der kombinierte Einsatz der Beladeautomationen an.

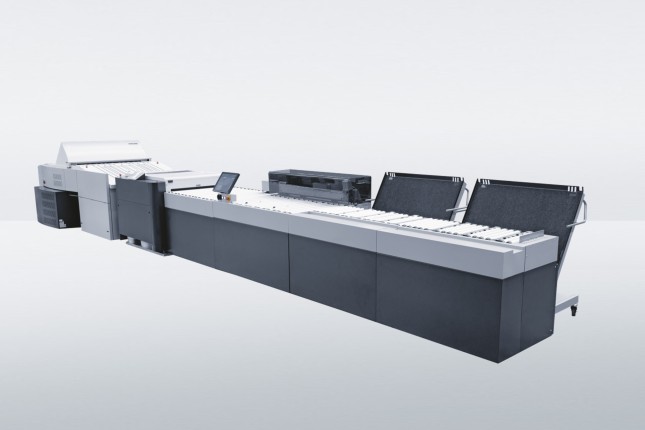

Für höchste Produktivität lassen sich die Belichter zudem in vollautomatische Plattenproduktionsstrecken integrieren. Das bedeutet für Sie, alle Abläufe wie Laden, Belichten, Stanzen, Entwickeln, Abkanten und auftragsbezogenes Abstapeln können rund um die Uhr ohne manuelle Eingriffe erfolgen. Weitere Anpassungen des Plattenbedarfs sind jederzeit möglich.
Laser Technologie
Die exklusiv von HEIDELBERG entwickelten Lasersysteme für die Suprasetter bieten exzellente Bebilderungsqualität. Das modulare Konzept ermöglicht die einfache und schnelle Nachrüstung von zusätzlichen Lasereinheiten vor Ort – und das ohne lange Stillstandzeiten bei geringem Serviceaufwand. Für die Produktionssicherheit sorgt unter anderem das Intelligente Diodensystem (IDS). So kann bei Ausfall einer Diode der Betrieb fortgesetzt werden. Zusätzlich bietet der Suprasetter eine konstant hohe Tiefenschärfe, denn Unebenheiten der Platten werden automatisch ausgeglichen.
Dual Cassette Loader und Auto Pallet Loader
Das Basismodell kann mühelos mit einem Dual Cassette Loader (DCL) für den vollautomatischen Betrieb aufgerüstet werden. Der DCL arbeitet mit einer bzw. zwei Plattenkassetten für unterschiedliche Plattenformate und -typen. Für höchste Effizienz in der Plattenproduktion kommt der Auto Pallet Loader (APL) zum Einsatz. Der APL ermöglicht das automatische Laden von Druckplatten, welche sich auf einer Transportpalette befinden. Zur Steigerung der Plattenproduktion und der Flexibilität beim Einsatz unterschiedlicher Plattenformate kann der Auto Pallet Loader parallel mit dem Dual Cassette Loader eingesetzt werden.
Smart Plate Handling
Die Suprasetter A106/106 bieten mit Smart Plate Handling in jeder Ausbaustufe maximalen Komfort in Bezug auf Plattenhandhabung. Das Ladesystem Dual Cassette Loader (DCL) wird rückseitig und der Auto Pallet Loader (APL) über eine klappbare Transportbrücke vorderseitig an den Suprasetter angedockt. Ein großer Vorteil gegenüber herkömmlichen Systemen, die meist nur einen eingeschränkten Bypassbetrieb zulassen Voll-automatische und manuelle Produktion schließen einander nicht aus – sie stellen bei einem Suprasetter A106/106 gleichwertige Optionen dar.
Temperatur-Stabilisator
Die Temperatur aller belichtungsrelevanten Komponenten wird konstant gehalten. Damit erfolgt die Belichtung der Druckplatten stets unter exakt gleichen Bedingungen. Ein Leistungsmerkmal, das sich besonders bei der Nachproduktion von Einzelplatten auszahlt. Denn materialbedingte Abweichungen werden vermieden und alle Druckplatten weisen eine hohe Registergenauigkeit auf. Beste Voraussetzung für ein schnelles In-Farbe- Kommen der Druckmaschine und eine Minimierung von Makulatur.
Internes Stanzsystem
Suprasetter können optional mit exakt arbeitenden, internen Stanzsystemen ausgerüstet werden. Sie liefern Stanzungen mit maximaler Registergenauigkeit. So können Rüstzeiten an der Druckmaschine verkürzt und Makulatur minimiert werden. Zusätzliche Stanzsysteme lassen sich jederzeit nachträglich vor Ort einrichten.
Absaug- und Staubfiltersystem
Das optionale Absaug- und Staubfiltersystem entfernt aus dem Plattenmaterial gelöste Teilchen und Staubpartikel. Mit dieser Option ausgestattet, sind die Suprasetter A106/106 auch für die Verarbeitung ablativer Platten bestens gerüstet.
Suprasetter A106 | Suprasetter 106 | |
Dual Cassette Loader (DCL) | Option | Option |
Auto Pallet Loader (APL) | Option | Option |
Durchsatz Option (Platten/h bei max. Format) | 18 | 21/29/38/45/55 |
Maße (Breite × Tiefe × Höhe) | 2.150 × 1.494 × 1.536 mm | 2.150 × 1.494 × 1.536 mm |
Min. Plattenformat (Höhe × Breite) | 370 × 323 mm | 370 × 323 mm |
Min. Plattenformat (Höhe × Breite) mit APL | 605 x 745 mm | 605 x 745 mm |
Max. Plattenformat (Höhe × Breite) | 930 × 1.060 mm | 930 x 1.140 mm |
Max. Plattenformat (Höhe × Breite) mit APL | 930 x 1.060 mm | 930 x 1.140 mm |
Plattenstärke | 0,15–0,35 mm | 0,15–0,35 mm |
Auflösung | 2.400 dpi oder 2.540 dpi1 | 2.400 dpi oder 2.540 dpi1 |
Interne Stanzen | bis zu 4 Stanzpaare | bis zu 4 Stanzpaare |
Betriebstemperatur | 17 °–27 °C | 17 °–30 °C |
Relative Luftfeuchtigkeit | 40–70 % | 40–70 % |
Smart Plate Handling | Option | Option |
Workflow-Anbindung | Prinect Prepress Manager, Prinect MetaDimension, Prinect Shooter | Prinect Prepress Manager, Prinect MetaDimension, Prinect Shooter |
Technische Daten in Abhängigkeit von Auftrag, Verbrauchsmaterialien, Bedruckstoff sowie gegebenenfalls anderen Faktoren.
