我们的斯塔尔TX 96折页机使您能够以很低的机器转速实现最高的产能,进而确保最高的流程可靠性。这是因为在加工A4幅面的16开书贴时,折页机可轻松完成每小时18,000多张纸的折页,而不需要以容易出现故障的临界速度运行。
创新的设计理念使斯塔尔TX 96折页机成了名副其实的巅峰级产品。长方形幅面加工和交叠式折页相得益彰,使您可以在一台折页机中同时使用两种方法来提高性能。这样做的最终结果是可实现最高的效率——树立了工业书贴折页领域的性能新标杆。
您可以轻松实现这一巅峰级性能,因为折页机配置中可包含2个折页单元和6个栅栏,而且预装的纵轴无缝配合,可实现最高的生产率。折页程序、所有微调和气流管理设置可以保存下来,在加工重复活件时快速调用。

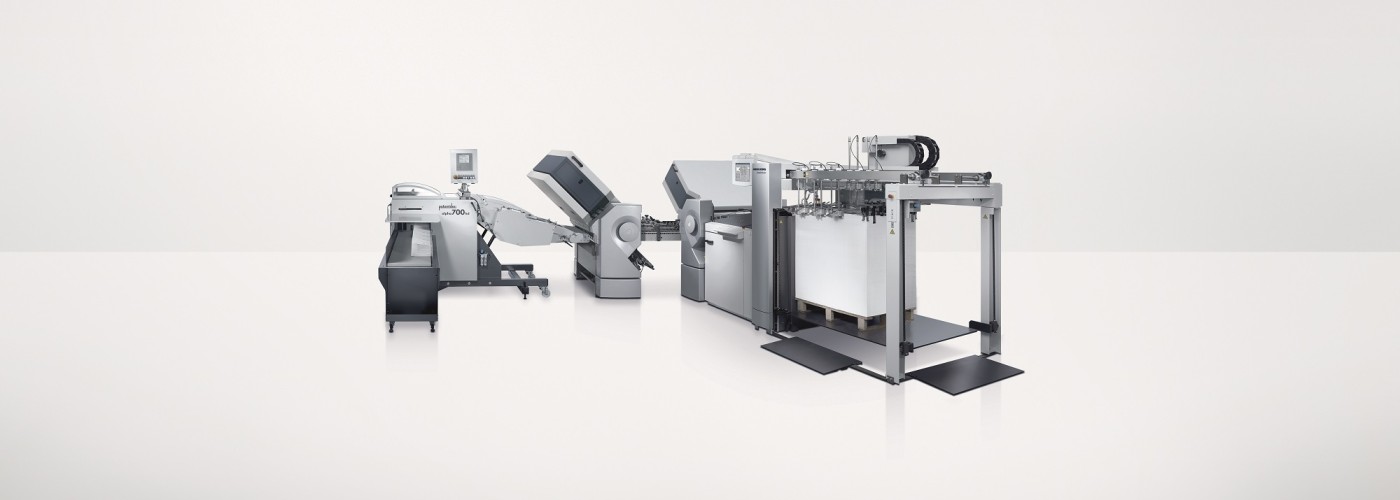

斯塔尔TX 96成功的秘诀是可同时利用交叠式折页和长方形幅面加工,在相同的折页机运转速度下提高性能。斯塔尔TX 96只需一个人就可以操作,它还可以与palamides alpha 700 hd堆放收纸装置一同使用,而且可以通过Polar Transomat实现自动堆收。这样,折页机就可以提供与印刷机相匹配而且有保证的出色性能。
Pallet平堆式飞达PFX– 交叠给纸和纸张两级加速
Pallet平堆式飞达PFX使纸张首次能够以交叠方式输送到折页机中,再也不需要像以前一样以一定的间距一张一张输送。由于纸张相互交叠,因此给纸长度可以缩短几乎一半,具体取决于折页类型。可在完全相同的设备转速下输送更多纸张。
PFX飞达优化用于大印量活件,可以实现更稳定的生产,即使在加工敏感的承印物时也是如此。对于斯塔尔折页机TX 96来说,PFX飞达是实现最高生产率所需的完美折页机的基本条件。
模块化控制理念:实现盈利的关键
斯塔尔折页机TX 96的机器控制系统可通过飞达上符合人机工程学原理的触摸屏在所有操作中为操作人员提供帮助。操作人员可以全面使用活件管理功能,将保存的数据用于加工重复活件。
设置助手(set-up assistant)可引导操作人员完成活件更换过程中的各个步骤,通过图形提示帮助操作人员设置必要的机器组件。
系统配置优势
斯塔尔折页机TX 96采用了合理的机器设计,因此在更换活件时既不需要拆除第二折页单元也不需要拆除收纸装置。机器中包含了所有必要的褶皱和裁切工具,使用前只需轻松激活即可。
借助全新的TX 96栅栏折页单元和气动双规系统,还可以在折页单元中处理从飞达上以交叠方式输送的纸张。这是在从折页机到收纸装置的整个流程中全面利用交叠给纸的生产率优势的唯一方法。因此,如果在折页单元中采用最大幅度的重叠,就能够在相同的时间内以相同的设备运行速度完成多50%的折页。完成第一次折页后,纸张会像往常一样以一定的间隔输送到下一环节。在进入第二个折页单元之前,气动双规装置确保将连续输送的纸张分为两个平行的纸串流。此外,经过调整的第二折页单元转速可确保稳定的生产条件和最佳的折页质量。
一流的折页精度和无划痕导纸:确保精确折页所需的理想折页辊
ExtraGrip(特牢)折页辊技术
斯塔尔折页机TX 96配备有带有软性PU环的ExtraGrip折页辊。ExtraGrip(特牢)折页辊上分布着钢环和聚氨酯橡胶环,可以避免两个折页辊平行运行时相互打滑。同时,由于每个折页辊上的聚氨酯橡胶环数量增加了大约30%,这样还可以增强柔韧性。最终结果是,这些橡胶环以纸张前进方向工作,因此可实现出色的折页精度和精确而简单的导纸。
电动折页辊调整
为了精确地调整折页辊和纵轴间距,斯塔尔折页机TX 96具有电动折页辊调整功能。在这里,飞达双张检测器上的传感器可以测量纸张厚度。再也不需要像先前一样进行预装纸来提供学习页。因此,控制系统可以根据折页类型和纸张规格完成折页辊间距和折页辊牵引力设置。

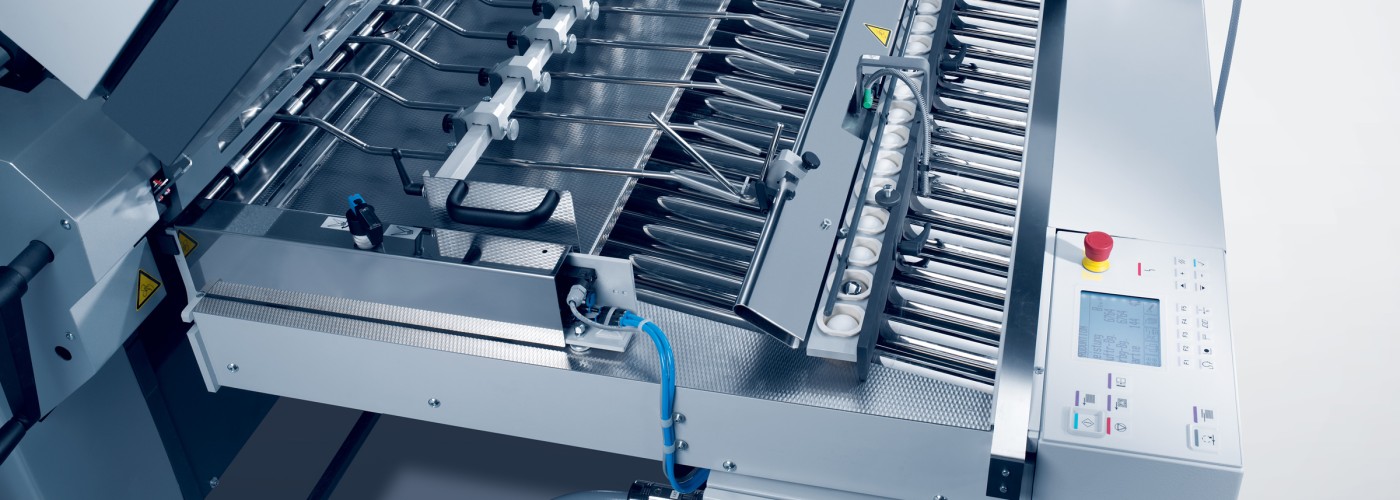

电动综合式栅栏
斯塔尔TX 96的第一个栅栏带有连续纸张止动器以及连续板口(buckle-plate lip),可以确保最出色的折页质量。
标准做法是使用电动综合式栅栏。纸张止动器可以根据折页类型和幅面大小进行放置;在进行角度调整时,折页长度会自动进行补偿。在开始加工每一个新订单时,可以保证绝对平行的纸张止动器位置,即使在偏转器位置上也不例外。所有重要的栅栏调整都可以在生产运行过程中完成,如净宽、栅栏间距及下板口的预紧力等。
折页单元前面和后面的纵轴:褶皱、打笼和裁切等处理
斯塔尔折页机TX 96的第一折页单元中的标准设备是一对前端安装的纵轴和两对带有举升功能的后端安装纵轴。折页机中已经配备了所有必要的工具。所需工具可以轻松激活,根据折页类型完成折页机的快速更换。
45度起落架确保了在斯塔尔折页机TX 96的紧凑结构中,所有组件都能够通过一种操作人员友好的方式轻松接入。第二个折页单元可以非常轻松地拆除,例如在调整纵轴时。通过起落架导轨,它可以准确无误地滑回到生产位置上。
在第一个折页单元后面,纸张会像往常一样以一定的间隔输送到下一环节。在进入第二个折页单元之前,气动双规装置确保将连续输送的纸张分为两个平行的纸串流。此外,经过调整的第二折页单元转速可以确保稳定的生产和最理想的折页效果。
大容量收纸装置确保出色的生产率
palamides alpha 700 hd是使用斯塔尔折页机TX 96来加工书贴时的理想收纸装置。折好的产品由设备进行加压,码放然后整齐地输送到缓冲纸台(buffering table)上。操作人员可以从符合人机工程学设计的合适工作高度上取走码放整齐的纸堆。纸堆再也不需要以手工方式进行闯纸。这样就可以减轻操作人员的负担,同时确保很高的产能。
he alpha hd可以实现无划痕输纸,也就是说不会蹭脏书贴。为了缩短设置时间,该收纸装置的很多功能可以自动完成设置。
POLAR Transomat E
为了进一步优化单人操作,可以在palamides alpha 700 hd的后面安装一套Polar Transomat,以便从纸台上自动完成卸纸。为此,纸堆必须放在一个水平面上,以便Polar Transomat能够以自动方式将纸张分层码放到纸台上。这样,在每分钟110米的中等生产速度下,操作人员每小时能够轻松处理18,000张纸。
