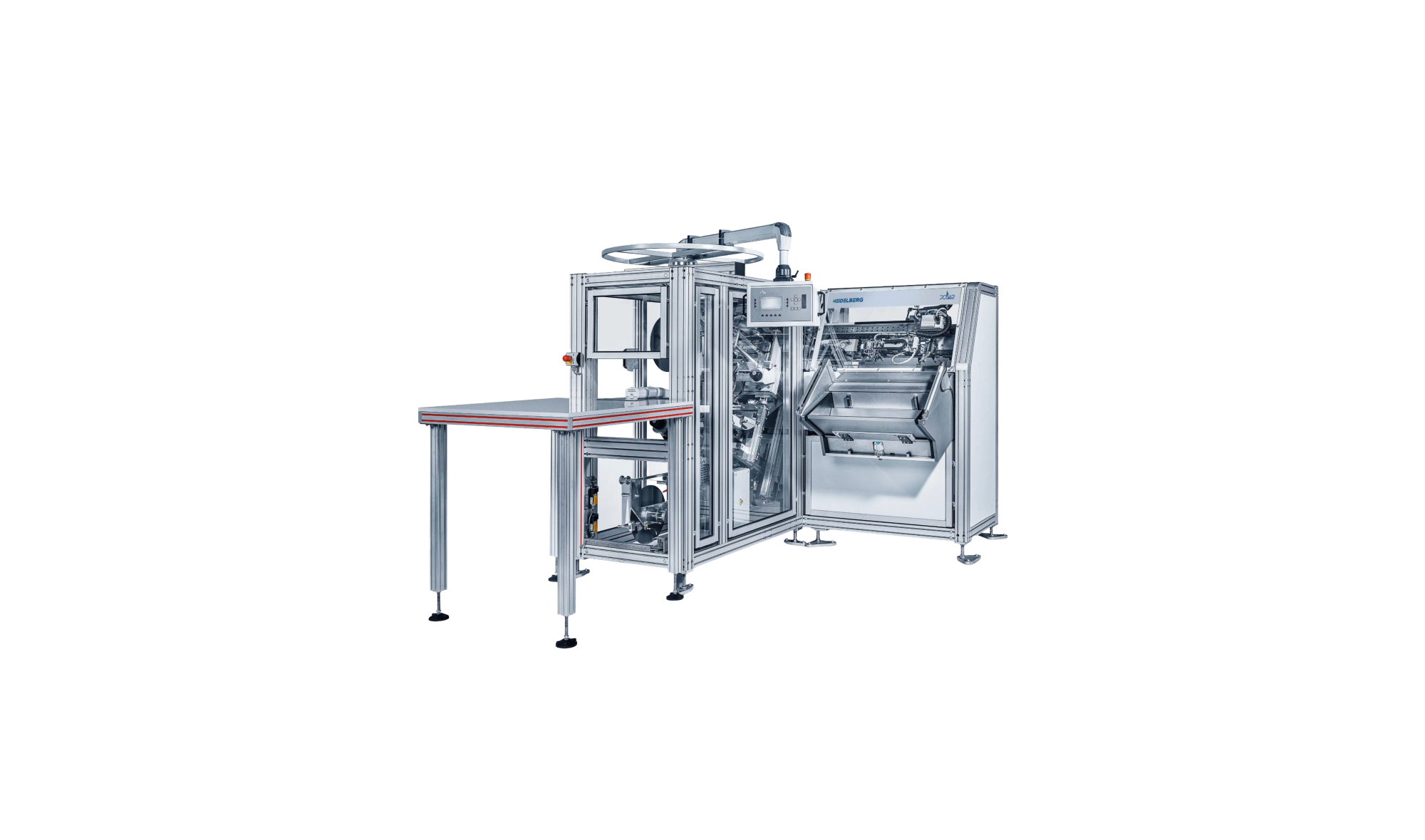

POLAR LabelSystem DCC-M

Pour une découpe de haute qualité de matériaux compressibles grâce à un système de contre-pression.

Le flux de travail :

  • Tout d'abord, le matériau à découper est découpé en piles d'étiquettes par une découpeuse à grande vitesse.
  • La pile d'étiquettes prédécoupées est placée manuellement dans le bac d'alimentation. Dès que le rideau lumineux du bac d'alimentation n'est plus obstrué, deux pinces transportent automatiquement les produits vers la zone de découpe.
  • Un dispositif intégré soulève la pile pendant le transport afin d'éviter que la feuille du bas ne se coince. Le piston de contre-pression, qui est la contrepartie de la matrice de découpe, se déplace à travers celle-ci et appuie sur la pile d'étiquettes. Au cours de ce processus, la pile d'étiquettes est maintenue sur ses quatre côtés.
  • Ensuite, le poinçon de frappe pousse la pile compressée à travers la matrice de découpe, où le matériau prend la forme souhaitée. Le piston de contre-pression expulse la pile hors de la matrice de découpe et la transporte, via un chariot, vers l'unité de sortie.

POLAR LabelSystem DCC-M

En bref

  • Check Created with Sketch.

    Changement d'emploi

    en 10 à 15 minutes avec OptChange

  • Check Created with Sketch.

    Réglage motorisé de précision de la matrice de découpe

    permet d'intervenir sur la machine sans aucun outil

  • Check Created with Sketch.

    Une précision de découpe optimale

    Cela s'obtient en alignant la pile sur les quatre côtés et en la fixant avant le processus de découpe proprement dit

  • Check Created with Sketch.

    Perte minimale de matière

    car la pile est bloquée entre le poinçon et le piston de contre-pression jusqu'à ce qu'elle soit déchargée

Caractéristiques techniques
Valeur d'utilité min.150 × 50 mm
Valeur maximale de l'utilité170 × 250 mm
Format découpé min.46 × 46 mm
Format maximal de découpe166 × 246 mm
Hauteur minimale de chargement35 mm
Hauteur maximale de chargementOutil de découpe -5 mm
125 mm
Hauteur minimale de l'outil de découpage65 mm
Hauteur maximale de l'outil de découpage145 mm
Puissance maximale parminute26 avantages
Besoins en air comprimé670 l/min
1) en fonction de la hauteur d'utilisation
2) en fonction du matériau et du format
Comparaison des performances
 DCC-MDCC-12
Nombre de bénévoles | d'opérateurs2|21|1
Forfaits / 60 minutes3602600
2) en fonction du matériau et du format
